TOP7 EPC Algemeen contract Titanium slag smeltapparatuur voor Vietnam project

Algemene overeenkomst EPC van de Vietnamese titaniumschlaag smelterij

  Toepassing van de apparatuur:

Het principe van de productie van titaniumschlaag met elektrische oven is dat ilmanit wordt gemengd met vaste reductiemiddelen (kolen of coke, enz.).) in een bepaald deel en toegevoegd aan de elektrische oven voor reductiesmelting, wordt het ijzeroxide in het mineraal selectief gereduceerd tot metaal ijzer, en wordt het titanoxide verrijkt tot slag,en de titaniumschlaag en het bijproduct metalen ijzer worden verkregen na de scheiding van het schlaag ijzer.

Samenstelling van de apparatuur:

Productstroomdiagram:

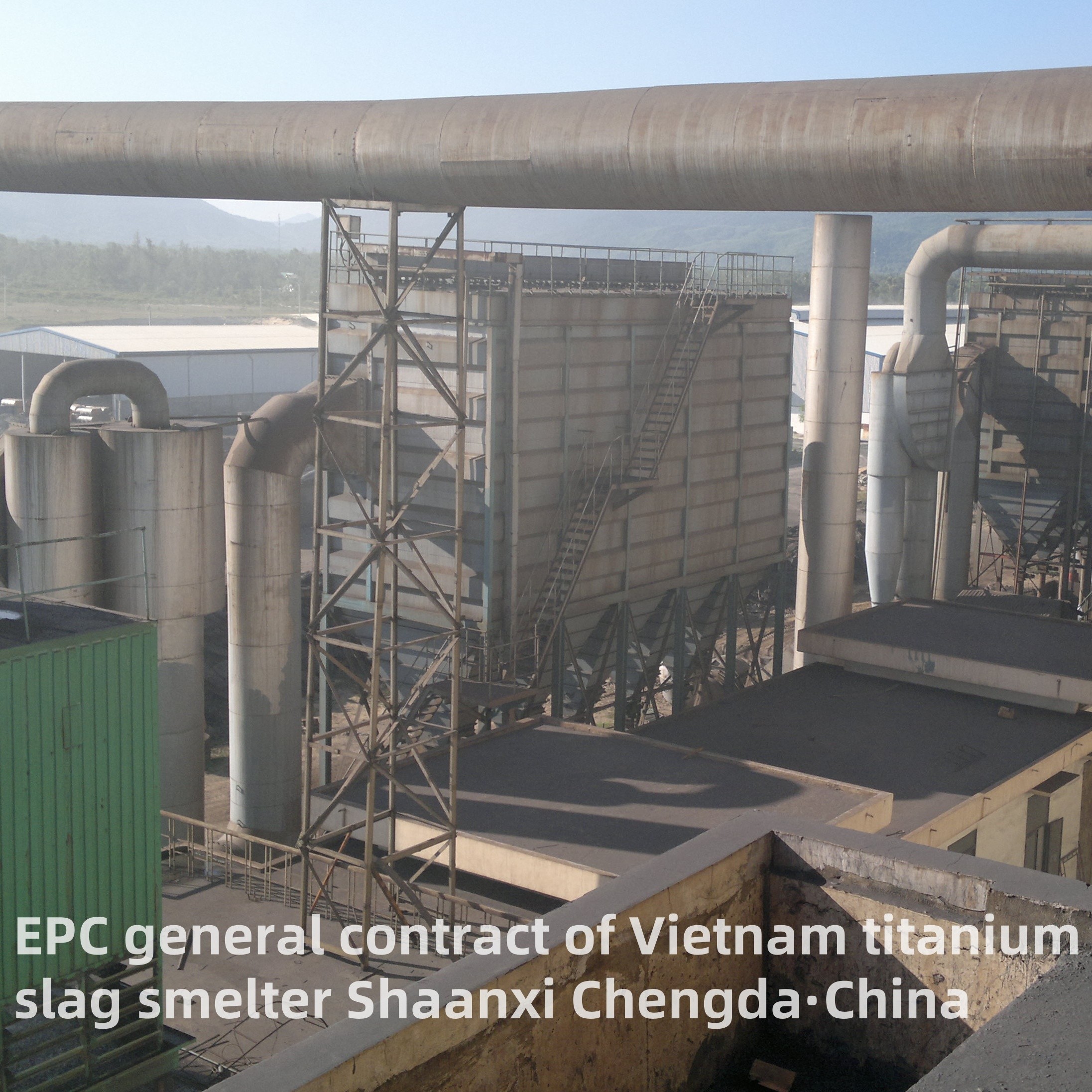

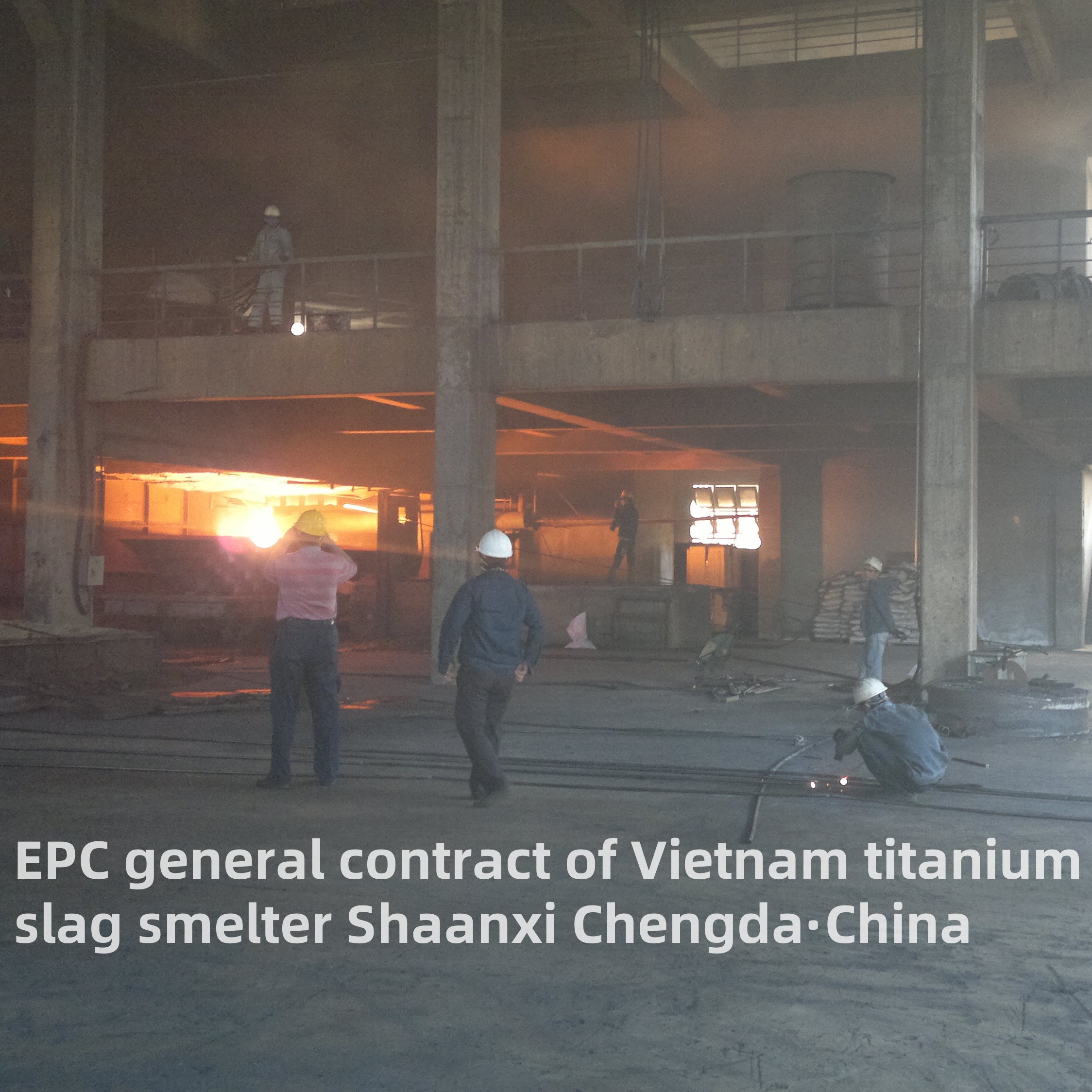

EPC-locatie van een titaniumschlaag smelterij in Vietnam en de locatie van de samenwerking met uw bedrijf:

DeEPC (Engineering, Inkoop, Bouw) Project voor het smelten van titaniumschlaagverwijst naar een "hands-in-hand"-servicesysteem dat verantwoordelijkheden voor de volledige cyclus integreert, van ontwerp, aankoop van apparatuur,de bouw van installaties voor het smelten van titaniumschlaag, de inbedrijfstelling en de ondersteuning na de verkoopTitaniumschroot, de primaire grondstof voor de productie van titaniumdioxide (TiO2) en sponzen titanium, wordt gesmolten uit ilmenite (titanium-ijzererts) door middel van hoge temperatuurreductie.Dit EPC-model biedt klanten een one-stop-oplossing voor het bouwen, milieuvriendelijke en industriële titaniumschroot smelterijen, waardoor de kloof tussen de grondstofvoorziening en de diepverwerking van titanium wordt overbrugd.- Ik weet het niet.

Kerndefinitie en reikwijdte van EPC-diensten- Ik weet het niet.

In tegenstelling tot de levering van eenmalige apparatuur heeft het EPC-project betrekking op degehele levenscyclus van de constructie van titaniumschlaag smelterijen, met een duidelijke verdeling van de verantwoordelijkheden over drie kernfasen:- Ik weet het niet.

Ingenieurswetenschappen (E): Alomvattend technisch ontwerp, met inbegrip van de lay-outplanning van de installatie (met inachtneming van de materiaalstroom, de energievoorziening en de veiligheidsafstanden),Ontwerp van de processtroom (ilmenitevoorbehandeling → smelting → slagopname → koeling), bouwbouwkundig ontwerp (fundament van smeltovens, werkplaatsen en opslagplaatsen) en ontwerp van elektrische/automatiseringssystemen (krachtverdeling, procesregeling).- Ik weet het niet.

Aanbestedingen (P): één-stopvoorziening van kernapparatuur, hulpsystemen en materialen, waaronder selectie en aankoop van smeltovens, grondstofvoorbehandeling, rookgaszuiveringssystemen,met een vermogen van niet meer dan 10 W, met strikte kwaliteitscontrole om compatibiliteit en betrouwbaarheid te garanderen.- Ik weet het niet.

Bouw (C): Uitvoering ter plaatse, met inbegrip van civiele bouwwerkzaamheden (installatie van werkplaatsen, gieten van funderingen), installatie van apparatuur (montage van de oven, aansluiting van pijpleidingen),inbedrijfstelling van het systeem (proefoperatie van het smelten, koeling en stofverwijdering), opleiding van het personeel en overdracht van de gekwalificeerde installatie aan de opdrachtgever.- Ik weet het niet.

Integratie van belangrijke processen en apparatuur- Ik weet het niet.

Het smelten van titanslak is gebaseerd op:hoogtemperatuurcarbothermische reductieHet EPC-project richt zich op de integratie van de volgende kernprocessen en apparatuur om een stabiele productie te garanderen:- Ik weet het niet.

1. Systemen voor de voorbehandeling van grondstoffen- Ik weet het niet.

Procesdoelstelling: Verwijder onzuiverheden (vocht, klei, silica) uit ilmenite en meng het met reductiemiddelen (coke, anthracite) en vloeistoffen (kalk) om de smeltprestatie te optimaliseren.- Ik weet het niet.

Belangrijkste apparatuur geïntegreerd: Schedelbrekers, kogelmolen, droogovens en automatische batchsystemen.50­500 t/h) met de door de smelterij ingestelde productie (meestal 100­100 t/h),000 kt/a titaniumschlaag).- Ik weet het niet.

2. Kernsmeltingssysteem- Ik weet het niet.

Procesdoelstelling: Verwarm de gemengde lading tot gesmolten toestand, waarbij koolstof ijzeroxiden reduceert tot metaal ijzer (bijproduct van ruwe ijzer) en titanium blijft in de slakkenfase (titanium slakken, TiO2-gehalte 70%~95%).- Ik weet het niet.

Belangrijkste apparatuur geïntegreerd:- Ik weet het niet.

Onderwaterboogoven (SAF): De kernsmeltmachine, meestal 16,5­33 MVA in vermogen, met grafietelektroden en een vuurvaste oven.Het EPC-team past de kracht en grootte van de oven aan op basis van de grondstoffen eigenschappen en de output vereisten.- Ik weet het niet.

Elektrode-opheffing en stroomvoorziening: Gecombineerde transformatoren en automatische elektrode regelaars om een stabiele boogverwarming te behouden en breuk van de elektrode te voorkomen.- Ik weet het niet.

3. Slag/IJzer scheiding en koelsysteem- Ik weet het niet.

Procesdoelstelling: gesmolten titaniumschroot (lage dichtheid) en ruwe ijzer (hoge dichtheid) via de zwaartekracht scheiden en vervolgens de schroot afkoelen om het verpletteren en transport te vergemakkelijken.- Ik weet het niet.

Belangrijkste apparatuur geïntegreerd: Schlaag-afvoerkanalen, ijzeren schlaagpotten en waterverdoofings-/koelbedden.- Ik weet het niet.

4Milieubescherming en energieherstel systeem- Ik weet het niet.

Procesdoelstelling: Hoogtemperatuurrookgassen (met stof, SO2 en CO) behandelen en restwarmte terugwinnen om aan de emissienormen te voldoen en het energieverbruik te verminderen.- Ik weet het niet.
