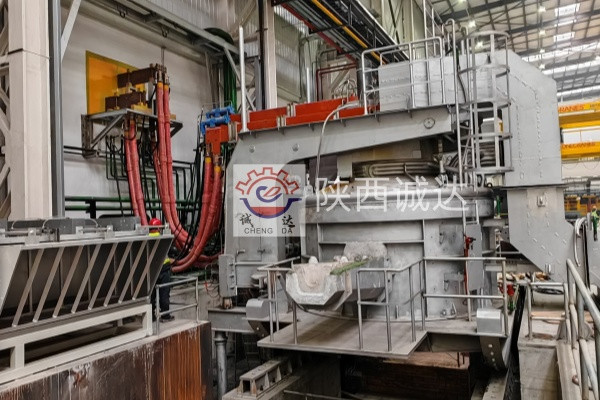

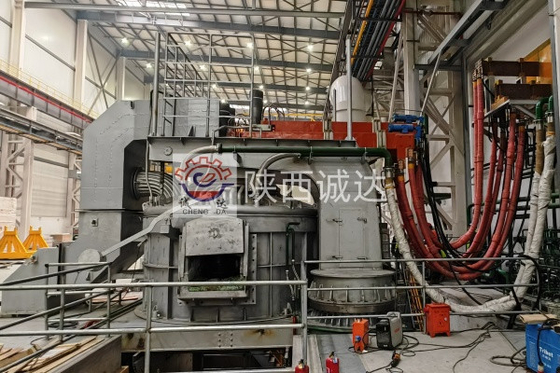

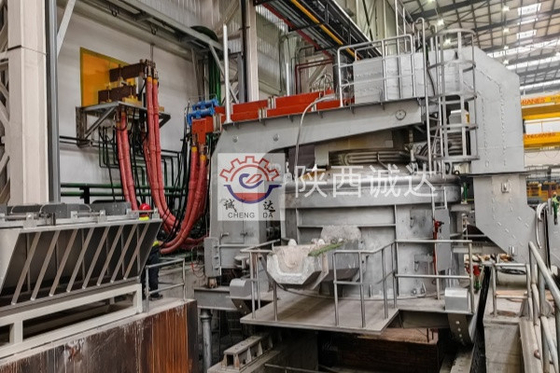

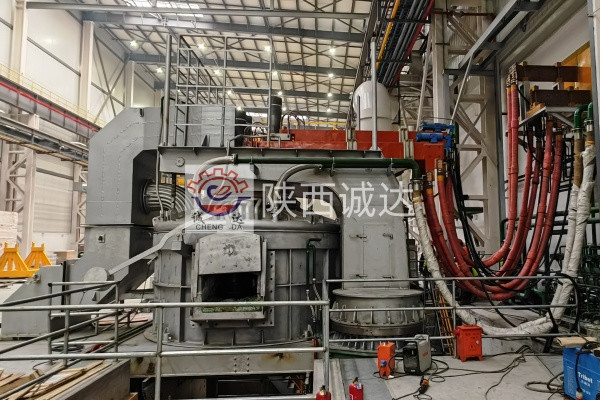

Driefasige elektrische stalenboogoven met geavanceerde technologie

1.1 Apparatuurmodel: elektrische boogoven voor de staalindustrie in drie fasen

1.2 Doel van de uitrusting: Afhankelijk van het gebruikersproces wordt het in combinatie met de AOD-oven gebruikt om aanvankelijk gesmolten staal te produceren dat kan worden gebruikt voor het smelten van legerd staal;

1.3 Processtroom:
Feeding → Closing and energizing → Arc piercing through the well → Main melting (oxygen assisted melting) → (temperature measurement and sampling) Melting and refining → (temperature measurement) Steel tapping → Furnace repair → Next process

1.4 Productiecapaciteit:
Eenmalige voeding, staalvermogen van 8 t, hoofdsmelttijd (doorzichtig) onder zuurstofblowing ≤ 45 min, stroomoverdrachttijd (1600 °C) ≤ 50 min en cyclustijd < 75 min.
Indeks energieverbruik: maximaal energieverbruik (kW • h/t gesmolten metaal) < 660

1.5 Fabrieksgerelateerde parameters en omstandigheden van het energiemedium:
1.5.1 Voedingstoestand:
a. stroomvoorziening van wisselstroom 10 kV
Spanning: 10kV ± 10% Fase: 3 Frequentie: 50±0,5Hz

Werkingsbeginsel:
Het werk ervan is gebaseerd op een driefasige wisselstroomtoevoer, die elektrische energie door een specifiek stroomvoorzieningssysteem naar het elektrodenstelsel stuurt.Elektroden worden gewoonlijk zorgvuldig gemaakt van koolstofmateriaal of grafiet, die verantwoordelijk is voor het aansluiten van de stroom en het handhaven van een stabiele toestand van de boog, terwijl het elektrodeondersteuningssysteem ervoor zorgt dat de elektrode stevig op zijn plaats is.met een vermogen van niet meer dan 50 W, wordt er een boog gevormd tussen de elektrode en het in de oven te smelten materiaal.die de metalen lading snel boven zijn smeltpunt kan verwarmenHet is de bedoeling dat de Commissie in het kader van haar werkzaamheden in het kader van het programma voor onderzoek en technologische ontwikkeling, dat zij in het kader van de programma's voor onderzoek en technologische ontwikkeling en de programma's voor onderzoek en technologische ontwikkeling heeft vastgesteld, de nodige maatregelen neemt om de ontwikkeling van het onderzoeksproces te bevorderen en de ontwikkeling van het onderzoeksproces te bevorderen.de lengte van de boog kan flexibel worden aangepast, waardoor de hoeveelheid en de verdeling van de warmte in de oven effectief worden geregeld.
b. laagspanningsdistributiesysteem
Spanning 380V/220V+10% frequentie 50Hz driefase vijfdraad systeem computer afzonderlijk verbonden
