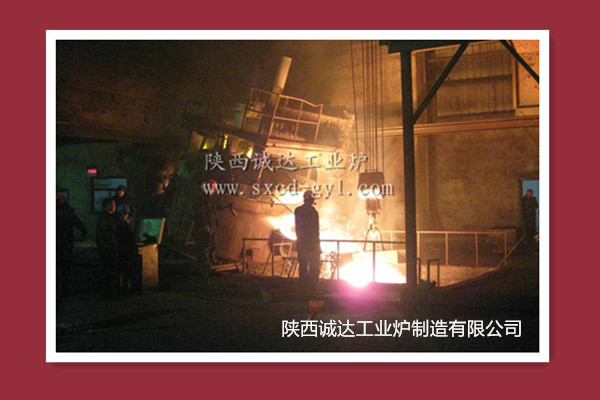

elektrische boogoven van vanadium-ijzer

Vanadium-ijzerboogoven is een belangrijke uitrusting die specifiek wordt gebruikt voor de productie van vanadium-ijzerlegeringen.heeft een breed scala aan toepassingen in de productie van staal en andere legeringenDe prestaties en kenmerken van vanadium-ijzerboogovens bepalen rechtstreeks de kwaliteit en de productie-efficiëntie van vanadium-ijzerproducten.

一. Structurele opzet:
Efficiënt en energiebesparend ovengehalte
Precieze en stabiele elektroden
Intelligent en flexibel besturingssysteem

二Prestatievoordelen:
Productie van vanadium-ijzer van hoge zuiverheid
Efficiënte smeltdoeltreffendheid
Flexible aanpassing van het proces
Energiebesparende en milieubeschermende kenmerken

Vanadium wordt in het algemeen geproduceerd in elektrische boograffinageovens met een capaciteit van typisch 1,5 tot 5 ton.

三. De belangrijkste mechanische uitrusting van een elektrische boogoven bestaat uit verschillende delen, waaronder de oven, de ovenbekleding, het hefmechanisme voor de ovenbekleding, de geleidende dwarsarm,elektrode-opheffingstoestel, een kantelmechanisme voor de oven en andere hulpmiddelen.

1. Kookkorps:De oven bestaat uit twee onderdelen: een metalen onderdeel en een bekleding van vuurvaste materialen.De ovenschaal is gelast van een δ 16 dikke stalen plaatDe ovendeur wordt gebruikt om de binnenkant van de oven te observeren en voor werkzaamheden zoals het verwijderen van slakken, het nemen van monsters en het voeden.De oven deur wordt meestal bedekt met een oven deurDe stalen kraan wordt gebruikt om staal te krabben en wordt met bouten bevestigd aan de oven en bekleed met vuurvaste materialen.
Voorschriften voor het bekledingsmateriaal van een elektrische bogenoond: 1 Het moet voldoende vuurkracht en verzachtingspunt hebben; 2 Het moet een sterke slagweerstand hebben;3 Moeten goed bestand zijn tegen snel afkoelen en verwarmen5 Lage thermische geleidbaarheid en lage elektrische geleidbaarheid.
2. Oonddekking:De ovenbedekking is een plaat-type watergekoelde ovenbedekking met binnenin gelaste slakken hangende spijkers. Tijdens normaal gebruik kan slag worden gehangen, wat de levensduur van de ovenbedekking kan verlengen.De elektrode afdichting ring is een aangepaste vuurvaste materiaal ring, op het elektrodegat in de ovendeksel geplaatst.
3. Liftmechanisme voor het ovendeksel:Het bestaat uit twee zuigercilinders die aan de achterzijde van twee gebogen balken zijn gemonteerd, die de ovenbekleding opheffen of verlagen via vier ophefpunten die zijn verbonden met de korte ringketen van de ovenbekleding.De maximale hefhoogte van de ovendekking is 300 mm.
4. geleidende dwarsarm:De geleidende dwarsarm bestaat voornamelijk uit een dwarsarm, klemkop, lussteun, oliesilinder, hendel, enz. De dwarsarm is omgeven door waterkoeling en heeft een waterkanaal.Het is gelast met koperen stalen composietplaat, waardoor de vele complexe isolatieonderdelen op de oorspronkelijke dwarsarm worden verminderd, de structuur wordt vereenvoudigd, het gewicht wordt verminderd, het transmissiekrachtvermogen wordt verhoogd en het netwerkverlies met ongeveer 10% wordt verminderd.De geleidende klem is gemaakt van chroombronzen materiaalHet is een gepatenteerd product dat uitsluitend door ons bedrijf is ontwikkeld en geproduceerd, en is momenteel een ideaal materiaal voor elektrodeclamps.
Het losse elektrode-mechanisme is een pneumatische veer trekstaaf.
5Elektrode-opheffing: De elektrodenhefmachine is van een vaste kolontypus en het elektrodenhefmechanisme bestaat uit een elektromotor, een reducertrommel, een katrol, een staaldraad,met een balanshamer..

De belangrijkste eisen voor de fysische eigenschappen van grafietelektroden zijn als volgt:
1 Hoge volumesterkte; 2 Lage weerstandscoëfficiënt; 3 Hoge thermische geleidbaarheid; 4 Lage thermische uitbreidingscoëfficiënt; 5 Kleine elastische modulus en voldoende mechanische sterkte.
6. Neigingsmechanisme van de oven: Het kantelmechanisme van de oven is een bodemkantelmechanisme dat de oven door twee kantelende oliecilinders met een kanteling van 40-45° in de richting van de stalen kraan kan kantelen.ervoor te zorgen dat de eindvloeistof in de oven wordt geleegd wanneer deze wordt ontladenBij het insluiten van staal wordt de schurf met een helling van 12 tot 20° in de richting van de ovendeur verwijderd, de temperatuur gemeten, monsters genomen en andere bewerkingen verricht.het einde van de stalen kraan beweegt zich horizontaal voor een kleine afstand, en de kantelingssnelheid kan worden aangepast.
