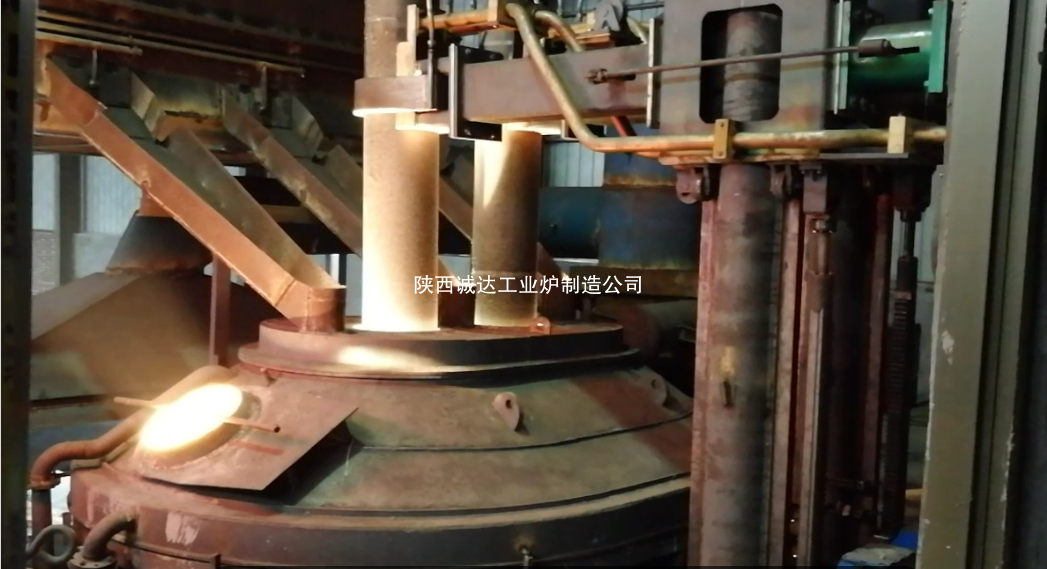

Dubbele elektroden DC-vlamboogoven met 's werelds toonaangevende technologie/uitvindingspatenten
| Plaats van herkomst | China |
|---|---|
| Merknaam | Shaanxi Chengda |
| Certificering | ISO 9001 |
| Modelnummer | Onderhandelen op basis van de verwerkingscapaciteit van de apparatuur |
| Min. bestelaantal | 1 eenheid |
| Prijs | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Verpakking Details | Bespreken volgens de specifieke vereisten van partij A |
| Levertijd | 2 tot 3 maanden |
| Betalingscondities | L/C, T/T, Western Union |
| Levering vermogen | Voltooiing van de productieketen, tijdige levering en naleving van kwaliteitsnormen |
Productdetails
| Markeren | Dubbele elektroden DC-vlamboogoven,DC-vlamboogoven met patenten,Staalfabricage DC-vlamboogoven |
||
|---|---|---|---|
Productomschrijving
Dubbele-elektrode DC-vlamboogoven (DE-DC EAF) is een smeltapparatuur die twee grafietelektroden (één kathode en één anode) gebruikt om een DC-boog te vormen, met stabiele bogen, weinig ruis en een laag elektrodeverbruik, geschikt voor staalproductie, non-ferro smelten en metaalrecycling. Hieronder volgt een gedetailleerd technisch en toepassingsoverzicht:
Basisstructuur & Werkingsprincipe
- Kerncomponenten: Twee grafietelektroden (kathode + anode), DC-voeding (thyristorrectificatie), ovenlichaam (watergekoelde ovenkap/wand, vuurvaste bekleding), elektrodehefmechanisme en optionele bodemanode (voor sommige configuraties).
- Werkingsprincipe: DC-stroom vloeit van de anode-elektrode door het gesmolten bad naar de kathode-elektrode, waarbij twee bogen worden gevormd (één tussen elke elektrode en het bad). Het vermijdt het complexe ontwerp van single-elektrode DC EAF-bodemanodes en is gemakkelijk om te retrofitten van AC-ovens.
- Boogkenmerken: Bogen zijn stabiel en geconcentreerd, met een afbuighoek van 15°–30° naar het bad; elektromagnetische kracht zorgt ervoor dat de boog rond het midden draait (meerdere keren per seconde), waardoor een gelijkmatige verwarming wordt gegarandeerd.
Belangrijkste technische parameters (typische bereiken)
| Parameter | Laboratorium/ Klein (≤5t) | Industrieel/ Medium (5–50t) | Industrieel/ Groot (≥50t) |
|---|---|---|---|
| Nominale capaciteit | 0,5–5t | 5–50t | 50–420t |
| DC-ingangsspanning | 300–500V | 500–800V | 800–1200V |
| Nominale stroom | 1–5kA | 5–20kA | 20–280kA (bijv. 420t oven: 280kA totaal) |
| Nominaal vermogen | 0,5–2MW | 2–10MW | 10–50MW |
| Elektrodediameter | 200–400mm | 400–700mm | 700–1200mm |
| Smeltgeluid | ≤90dB | 85–88dB (15dB lager dan AC EAF) | 85–90dB |
| Elektrodeverbruik | ≤1,2kg/t | 0,8–1,0kg/t (50% lager dan AC EAF) | 0,6–0,9kg/t |
| Smeltsnelheid | 2–4℃/min | 4–6℃/min | 5–8℃/min |
| Aftaptemperatuur | 1600–1700℃ | 1650–1800℃ | 1700–1850℃ |
Kernvoordelen t.o.v. traditionele ovens
- Boogstabiliteit & Gelijkmatige verwarming: Geen boogflikkering; elektromagnetisch roeren van het bad elimineert hotspots, waardoor de erosie van de bekleding met 20%–30% wordt verminderd.
- Laag energie- & elektrodeverbruik: Energieverbruik is 5%–10% lager dan AC EAF; elektrodeverbruik is met ~50% verminderd in vergelijking met AC EAF (single-elektrode DC EAF-niveau).
- Netvriendelijk: Kleinere spanningsschommelingen en reactieve vermogensveranderingen; DC-reactor onderdrukt inschakelstroom, geschikt voor gebieden met zwakke netten.
- Flexibele retrofit: Geen behoefte aan complexe bodemanodes; bestaande AC-ovenvaten kunnen tegen lage kosten worden omgebouwd naar DE-DC EAF.
- Laag geluid: Smeltgeluid is ~87dB (15dB lager dan AC EAF), met voornamelijk hoogfrequente componenten die gemakkelijk te isoleren zijn.
Toepassingsscenario's
- Speciaal staalsmelten: Lagerstaal, koolstofarm roestvrij staal, hittebestendig staal; hoge legeringsterugwinningsgraad (≥96% voor Ni/Cr/Mo).
- Non-ferro metallurgie: Magnesiumsmelten (DC-ondergedoken boogoven), koper/nikkel-legeringssmelten; stabiele werking en grote kristalkorrels.
- Metaalrecycling: Schrootstaal, smelt afvalresten en terugwinning van zeldzame metalen; sterke aanpassing aan grondstoffen.
- Vuurvast metaalverwerking: Smelten van wolfraam/molybdeen-legeringen (met hulp van plasmaverwarming).
Typische configuratie & bedieningsopmerkingen
- Elektrodeconfiguratie: Twee topelektroden (kathode + anode) zijn standaard; sommige grote ovens voegen 2–4 watergekoelde bodemanodes toe om de stroomverdeling in evenwicht te brengen.
- Voedingssysteem: Thyristor-gelijkrichter + DC-reactor; booglengte wordt automatisch aangepast door het elektrodehefmechanisme om de stroomtoevoer te stabiliseren.
- Koelsysteem: Totale waterdebiet van 10–500m³/h, waterdruk van 0,3–0,6MPa en geleidbaarheid ≤50μS/cm om oververhitting van de elektrode te voorkomen.
- Atmosfeerregeling: Optionele argon/stikstof-afdichting om oxidatie te verminderen en de legeringsterugwinning te verbeteren.
Vergelijking met andere oventypes
| Eigenschap | Dubbele-elektrode DC EAF | Single-elektrode DC EAF | Driefasige AC EAF |
|---|---|---|---|
| Elektrode-opstelling | Twee topelektroden (kathode + anode) | Eén topkathode + bodemanode | Drie topelektroden |
| Bodemanode | Optioneel (eenvoudiger ontwerp) | Verplicht (complex ontwerp) | Niet vereist |
| Boogstabiliteit | Hoog | Hoog | Laag (flikkering) |
| Elektrodeverbruik | Laag (~0,8–1,0kg/t) | Laag | Hoog (~2,0–3,0kg/t) |
| Retrofitkosten | Laag (van AC-ovens) | Hoog | N.v.t. |
| Geluidsniveau | Laag (85–88dB) | Laag | Hoog (100–110dB) |
Ontwikkelingstrends
- Ultra-hoog vermogen: Grootschalige ovens (bijv. 420t) nemen dual-kathode + multi-bodemanode-configuraties aan om de vermogensdichtheid te verbeteren.
- Energiebesparende technologie: In combinatie met zuurstof-brandstofverbranding en warmteterugwinning wordt het energieverbruik met 10%–15% verminderd.
- Intelligente besturing: AI-gebaseerde booglengte- en temperatuurregelsystemen om smeltcycli te optimaliseren.
- Milieubescherming: Hoogrendementsstofverwijdering (emissieconcentratie ≤10mg/m³) en lage-NOₓ-werking.
Samenvatting
Dubbele-elektrode DC-vlamboogovens brengen prestaties, kosten en flexibiliteit in evenwicht, waardoor ze geschikt zijn voor zowel nieuwe fabrieken als AC-naar-DC-retrofits. Ze worden veel gebruikt in hoogwaardige staalproductie, non-ferro smelten en metaalrecycling, met aanzienlijke voordelen op het gebied van energiebesparing, milieubescherming en operationele stabiliteit.
