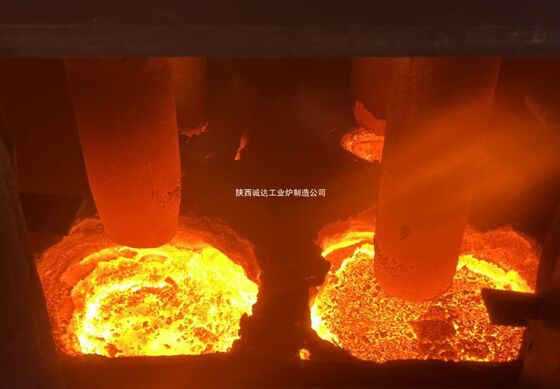

Vier-elektrode grote DC ondergedompelde vlamboogoven

1. Basisstructuur en werkingsprincipe

Kerncomponenten

• Elektrodesysteem: Vier verticaal ingevoegde grafiet- of zelfbakende elektroden gerangschikt in een rechthoek (gemeenschappelijke vierkante opstelling), met diameters variërend van 800-1200 mm voor grootschalige ovens.
• Voedingssysteem: Bestaat uit een transformator voor gelijkrichting, een thyristor-gelijkrichterkast, een DC-reactor en een kort net. Het zet wisselstroom om in gelijkstroom om de elektroden te voeden, en de DC-reactor onderdrukt stroompieken en stabiliseert de boog.
• Ovenlichaam: Het omvat een stalen omhulsel, een vuurvaste bekleding (hoog-alumina bakstenen + koolstofstammmassa) en een geleidende ovenbodem (grafiet-koolstofsteen anode + koperen geleidende laag), die bestand is tegen hoge temperaturen van 1800 - 2200℃ en sterke elektrische geleidbaarheid.
• Hulpsystemen: Deze omvatten een koelwatersysteem, een stofverwijderingssysteem, een automatisch voedingssysteem en een PLC-besturingssysteem voor real-time monitoring en aanpassing van smeltparameters.

Werkingsprincipe

2. Belangrijkste technische parameters (Typisch grootschalig model: 40 - 63MVA)

3. Kernvoordelen versus traditionele ovens

4. Toepassingsscenario's

1. Ferro-legeringsproductie: Gebruikt voor het smelten van hoog-koolstof ferrochroom, ferrosilicium, siliciummangaan en ferrotungsteen, wat geschikt is voor grootschalige en hoogwaardige productie-eisen.
2. Industriële siliciumsmelting: Het kan hoogzuiver silica verwerken, met een siliciumzuiverheid tot 99,5% - 99,9% en een hoge smeltgraad.
3. Calciumcarbideproductie: De stabiele omgeving met hoge temperaturen zorgt voor een calciumcarbidegehalte van ≥80% en vermindert het energieverbruik met 8% - 10% in vergelijking met AC-ovens.
4. Terugwinning van zeldzame metalen: Het is van toepassing op de reductie en het smelten van nikkel-kobalterts en tantaal-niobiumerts, met een sterke aanpassingsvermogen aan complexe grondstoffen.

5. Typische configuratie en bedieningsopmerkingen

Configuratie

• Elektrode-opstelling: Een vierkante opstelling met een hart-op-hart afstand van 2,5 - 4,0 m voor elektroden, waardoor een uniforme stroomverdeling wordt gewaarborgd.
• Voedingsregeling: Gebruik parallelle werking met dubbele gelijkrichterkast (20 - 30MVA per kast) om onafhankelijke stroomregeling voor elke elektrode en automatische booglengteregeling te bereiken.
• Geleidende ovenbodem: Een meerzone parallel anode ontwerp vermindert de stroomdichtheid en verlengt de levensduur van de ovenbodem met 50%.

Bedieningsopmerkingen

1. Controleer strikt de elektrodeninvoegdiepte (1,2 - 1,8 m) om boogblootstelling en energieverlies te voorkomen.
2. Handhaaf de waterkwaliteit van het koelsysteem (geleidbaarheid ≤50μS/cm) om uitbranden van elektroden en ovenlichaam te voorkomen.
3. Gebruik een hoog-basisch slaksysteem (basiciteit R = 1,8 - 2,2) om de ontzwavelingsgraad (≥85%) en de terugwinningsgraad van de legering te verbeteren.

6. Vergelijking met driefase AC ondergedompelde vlamboogoven

7. Ontwikkelingstrends

1. Ultra-hoogvermogenintegratie: Het nominale vermogen van een enkele oven kan 80 - 120MVA bereiken, met een vier-elektrode + multi-bodem anode structuur om de vermogensdichtheid te verbeteren.
2. Intelligente besturing: AI-gebaseerde systemen kunnen automatisch de elektrodeposities, stroom en voedingssnelheid aanpassen, waardoor de smeltcyclus met 10% - 15% wordt verkort.
3. Energiebesparende en milieubeschermingsupgrades: Combineer warmtekrachtkoppeling en zuurstofverrijkte smelting om het energieverbruik met 15% - 20% te verminderen en neem een laag-NOₓ verbrandingssysteem aan om te voldoen aan strenge emissienormen.
