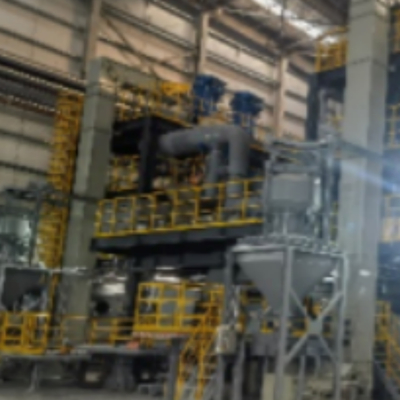

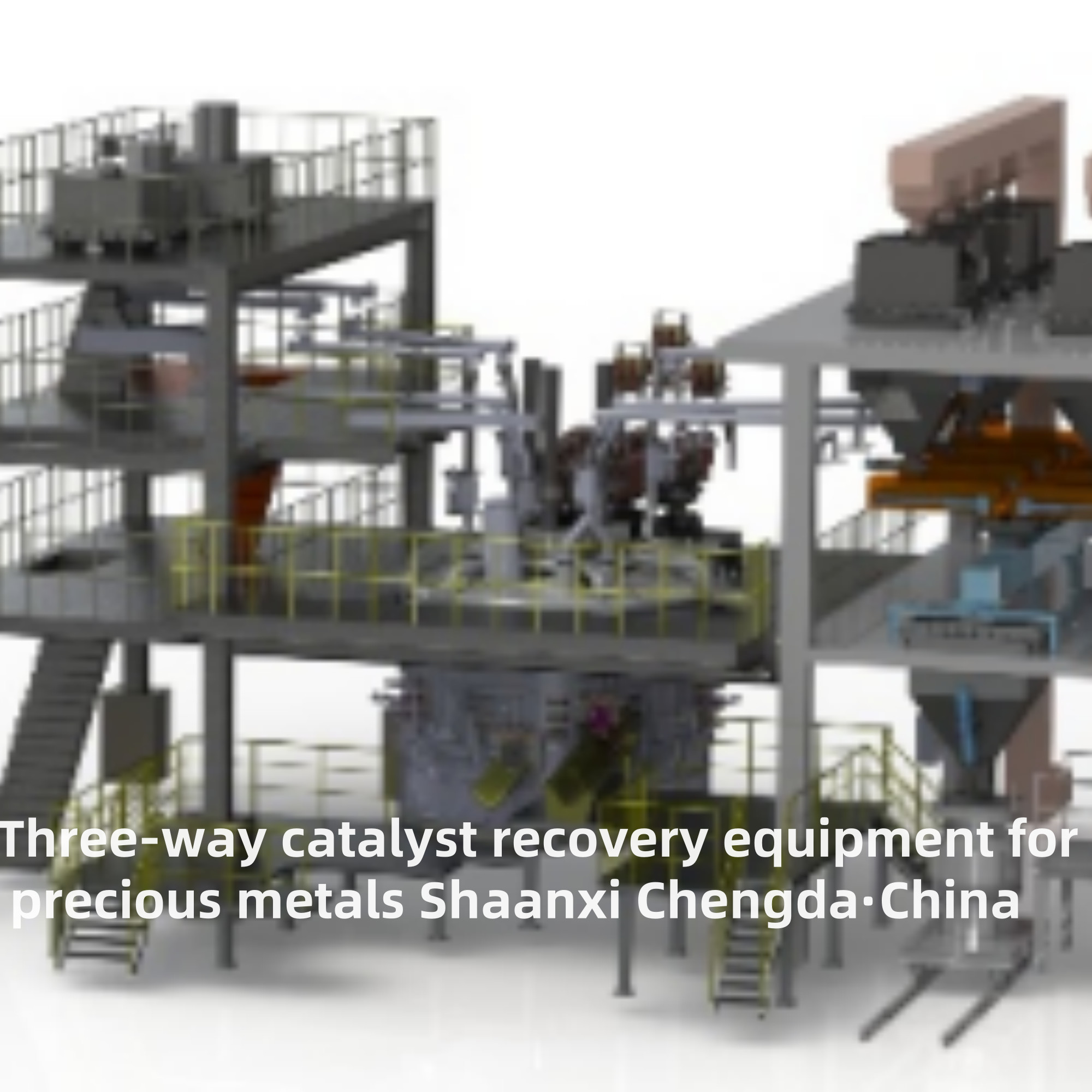

TOP1 Drievoudige katalysatorherstelapparatuur voor edele metalen

TOP1 driewegkatalysator terugwinningsapparatuur voor edelmetalen

Toepassing van apparatuur:

  Deze apparatuur wordt gebruikt om TBRC-slakken, afvalkatalysator, flux, FeSi-legering, enz. van de bovenste sectie te ontvangen en de slakproducten van de primaire smeltstap te herverwerken om de beste terugwinningsgraad te bereiken.

Productoverzicht en structurele kenmerken:

1) Selecteer een vast ovenlichaam, semi-gesloten gecombineerde ovenkap;
2) Gebruik een volledig watergekoelde koper-stalen composiet geleidende dwarsarm;
3) Het kortnetontwerp maakt gebruik van de driefasige elektrodendriehoekverbindingsmethode, die een goede kortnetcompensatie, lage impedantie, lage driefasige onbalanscoëfficiënt, hoge arbeidsfactor en een aanzienlijk energiebesparend effect heeft;
4) Het gebruik van nieuwe watergekoelde kabeltechnologie en gesmede koperen shingles, watergekoelde kabel en koperen pijpverbinding selectie van knop-type verbinding, die de contactweerstand kan verminderen;
5) Gebruik een volledige hydraulische vergrendeling, het elektrodeliften neemt hydraulische proportionele klepbesturing op, gecombineerd met PLC-besturing, verbeter de bedrijfssnelheid van het elektrodensysteem;
6) Meerpuntsvoeding in de oven, om een continue uniforme verdeling te bereiken, automatische controle van de hoeveelheid materiaal;
7) Magnesia-chroomstenen/aluminium-chroomstenen worden gebruikt in de binnenbekleding van de oven, de stenen aan de onderkant van de oven, de stenen aan de onderkant van de boog en de slaklijn, en de koperen watermantel wordt gebruikt voor sterke waterkoeling aan de slaklijn. Het dubbele watermantelontwerp wordt gebruikt in de slaklijn om de levensduur van de vuurvaste materialen in de oven effectief te garanderen (2 jaar garantie voor de zijwand in contact met de gesmolten vloeistof, 6 jaar garantie voor de zijwand die niet in contact staat met de gesmolten vloeistof en 6 jaar garantie voor de bodem van de oven);

Apparatuursamenstelling:

  Het mechanische systeem bestaat voornamelijk uit ovenlichaam en koperen watermantel, luchtkoelsysteem voor de ovenbodem, semi-gesloten ovenkap, elektrodeliftsysteem, rookverzamelingssysteem, kort netsysteem, hydraulisch systeem, koelwatersysteem, leegloopsysteem, mengstation, ijzer- en slakextractiesysteem, stalen bedieningsplatform, meng- en leegloopstalen platform, ovenbekleding, enz. Elektrische apparatuur bestaat voornamelijk uit elektrische oventransformator, hoogspanningsschakelapparatuur, laagspanningsbesturingsapparatuur en automatisch besturingssysteem van de elektrische oven.

1. Kernapparatuurtypes en hun rollen

Pyrometallurgische procesapparatuur (Hoge efficiëntie voor grootschalige operaties)

• Vergruis- en maalapparatuur: Eerst wordt de gebruikte katalysatordrager (keramisch of metaal) door een kaakbreker tot kleine deeltjes (1-5 mm) vergruisd en vervolgens door een kogelmolen tot fijn poeder gemalen. Dit maximaliseert de blootstelling van edelmetaaldeeltjes, wat de basis vormt voor daaropvolgende reacties.
• Smeltoven: De kernapparatuur van het proces. Het gebruikt meestal een middel-frequentie inductieoven of zuurstofverrijkte zijgeblazen oven. Door flux (zoals silica, kalksteen) en een collector (zoals kopermat of ijzer) toe te voegen, wordt het katalysatorpoeder verwarmd tot 1500-1600°C. Edelmetalen lossen op in de collector om "edelmetaalmat" te vormen, terwijl de drager slak vormt (die na behandeling als afval wordt afgevoerd).
• Matte raffinageapparatuur: De edelmetaalmat wordt verder behandeld in een converter of anodeoven om onzuiverheden (zoals zwavel, ijzer) te verwijderen. Ten slotte worden door elektrolyse of chemische precipitatie zuiver platina, palladium en rhodium verkregen.

Hydrometallurgische procesapparatuur (Hoge zuiverheid, laag energieverbruik)

• Uitlogingsreactor: Een afgesloten, corrosiebestendige tank (meestal gemaakt van titanium of FRP). Het mengt katalysatorpoeder met uitlogingsmiddelen (zoals koningswater, chloorgas of cyanidevrije reagentia) en regelt de temperatuur (60-90°C) en de roersnelheid. Edelmetalen worden opgelost in de oplossing, waardoor een "zwangere uitlogingsoplossing" ontstaat.
• Scheidings- en zuiveringsapparatuur: Omvat ionenwisselaarzuilen, oplosmiddelextractietanks en precipitatietanks. Het verwijdert eerst onzuiverheden (zoals aluminium, silicium) uit de zwangere uitlogingsoplossing en gebruikt vervolgens ionenwisselaarharsen of extractiemiddelen om platina, palladium en rhodium één voor één te scheiden. Ten slotte worden door precipitatie en calcinatie hoogzuivere edelmetaalpoeders verkregen.
• Afvalwaterzuiveringsapparatuur: Omdat hydrometallurgie chemische reagentia gebruikt, moet het worden uitgerust met neutralisatietanks, bezinktanks en actieve koolfilters. Dit zorgt ervoor dat het afgevoerde afvalwater voldoet aan de milieunormen, waardoor chemische vervuiling wordt voorkomen.

2. Belangrijkste prestatie-indicatoren

1. Edelmetaal terugwinningsgraad: Hoe hoger hoe beter. Volwassen apparatuur kan een terugwinningsgraad van meer dan 98% bereiken voor platina, palladium en rhodium.
2. Milieuvriendelijkheid: Pyrometallurgische apparatuur moet worden gecombineerd met stofafscheiders en ontzwavelingstorens om de rookemissies te beheersen. Hydrometallurgische apparatuur moet een compleet afvalwaterzuiveringssysteem hebben om lekkage van reagentia te voorkomen.
3. Automatiseringsniveau: Hoog-automatiseringsapparatuur (met PLC-besturingssystemen) kan handmatige handelingen verminderen, de productiestabiliteit verbeteren en menselijke fouten voorkomen die de terugwinningsefficiëntie beïnvloeden.

3. Typische toepassingsscenario's

• Automotive Aftermarket: Gebruikt door recyclingbedrijven om gebruikte TWC's te verwerken die uit auto's, bussen of vrachtwagens zijn vervangen.
• Katalysatorfabrieken: Gebruikt om edelmetalen terug te winnen uit defecte katalysatoren of productieafval, waardoor grondstofverliezen worden verminderd.
• Afgedankte elektrische en elektronische apparatuur (AEEA) recycling: Sommige hybride voertuigbatterijen of industriële katalysatoren bevatten ook edelmetalen en deze apparatuur kan worden gebruikt voor uitgebreide terugwinning.
