Apparatuur voor het vasthouden van heet smelt slakgranulatie

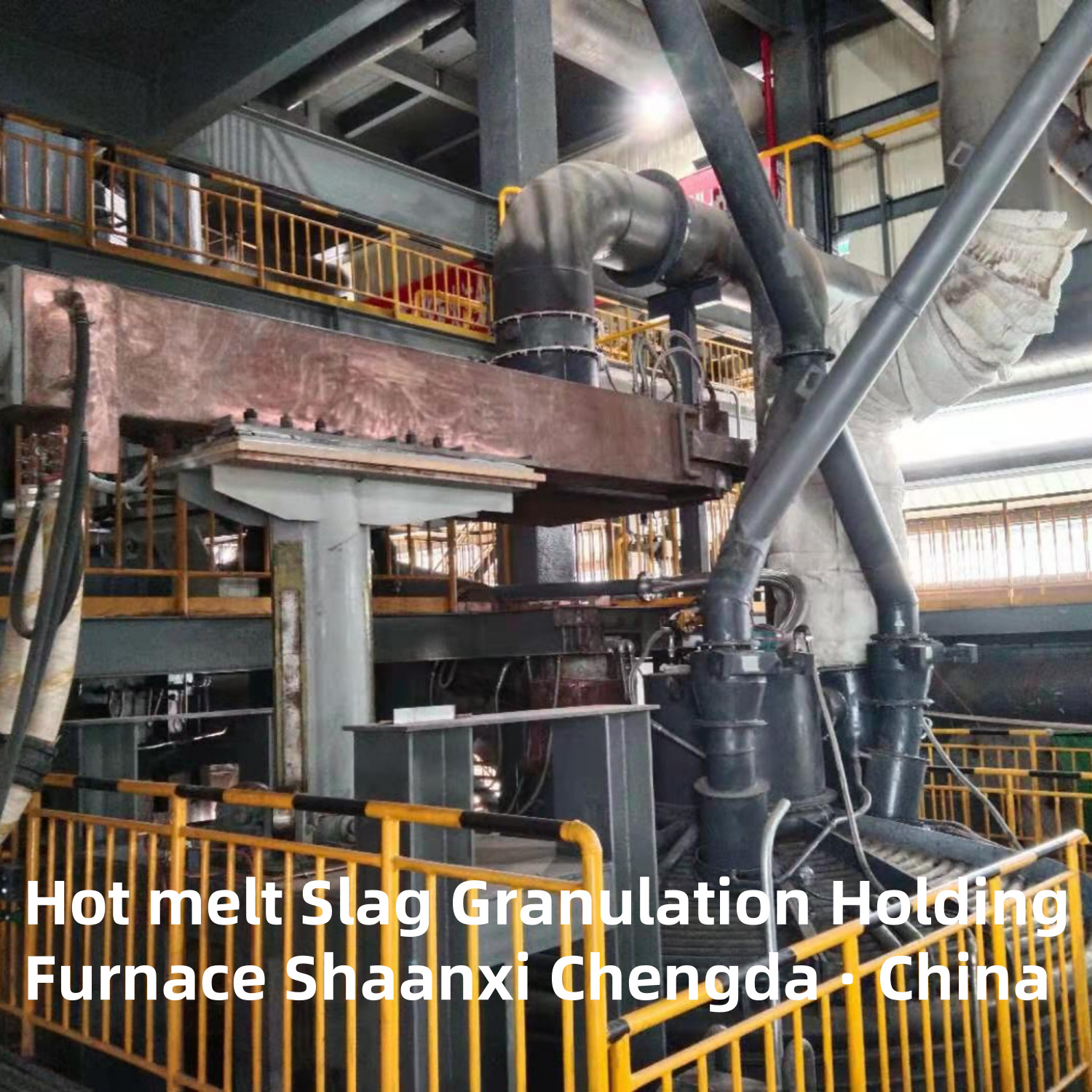

Houdoven voor heetgesmolten slakgranulatie

Apparatuurgebruik:

  Wordt gebruikt om heetgesmolten slak van de hoogoven te ontvangen, als isolatie, opslag en verwarmingsfaciliteiten voor hoogovenslak.

Apparatuuroverzicht:

  Nadat de intermitterende afvoer van hoogovenslak tijdelijk in de apparatuur is opgeslagen, wordt deze met een bepaalde stroomsnelheid aan het granuleerapparaat toegevoerd om het doel van stabiele en continue granulatie te bereiken. Tegelijkertijd kan, om de slaktemperatuur tijdens de tijdelijke opslag te verminderen en de daaropvolgende granulatie te beïnvloeden, de hoogovenslak worden verwarmd.

Producteigenschappen:

  Warmte-isolerend ovenlichaam en ovenafdekking ontwerp, minimaliseer warmteverlies, maximaliseer voorverwarmingsgebruik.

Belangrijkste parameters en indicatoren:

1, slakopslaghoeveelheid: ongeveer 75t;
2, slakcapaciteit 30 ~ 60 ton/uur;
3, slakafvoertemperatuur ≧1420℃;
4, slaktemperatuur ~ 1500℃ (te meten);
5, verwarmingscapaciteit: maximale temperatuurstijging van de slak per uur ≧50℃;
6, warmteafvoervereisten van het ovenlichaam (normale werking):
  Ovenschiltemperatuur: ≤ 80℃;
  Boventemperatuur: ≤120℃;
  Bodemtemperatuur oven: ≤ 80℃.

Apparatuurstructuurbeschrijving:

1. Ovenlichaam;

2. Ovenbekleding;

3. Watergekoelde stroomregelende glijdende spuitmond;

4. Warmtebehoud ovenafdekking en ophanginrichting;

5. Elektrodeliftsysteem; 6, hydraulisch systeem;

7. Kort netwerksysteem;

8. Watertank en waterdispenser;

9. Slakinlaatapparaat;

10. Watergekoelde rookuitlaat;

11. Ovenopeningsmachine;

12. Transformator elektrische oven;

13. Hoogspanningsschakelbord;

14. Besturingssysteem elektrische oven.

Apparatuurfunctie

• Ontvangen en opslaan van slak: Het wordt gebruikt om heetgesmolten slak van hoogovens of andere smeltapparatuur te ontvangen en tijdelijk op te slaan om de intermitterende afvoer van slak te bufferen en een continue slakbron te leveren voor het daaropvolgende granulatiewerkproces.
• Warmtebehoud en temperatuurregeling: Door effectieve warmtebehoudmaatregelen en verwarmingstoestellen toe te passen, wordt de temperatuur van de slak op een relatief hoog niveau gehouden (zoals boven 1400°C). Dit voorkomt dat de slak stolt tijdens de opslag en zorgt voor de vloeibaarheid ervan, wat bevorderlijk is voor de daaropvolgende granulatiewerkzaamheden.
• Gecontroleerde afvoer: Volgens de productie-eisen van het granulatiesysteem wordt de slak in de oven met een bepaalde stroomsnelheid en snelheid afgevoerd om de stabiliteit en kwaliteit van het granulatiewerkproces te garanderen.

Structurele samenstelling

• Ovenlichaam: De ovenlichaamstructuur omvat de ovenschaal, bekleding, enz. De ovenschaal is meestal gemaakt van stalen platen om de sterkte en stabiliteit van het ovenlichaam te garanderen. De bekleding is samengesteld uit meerdere lagen vuurvaste materialen. De zijbekleding van de oven kan bijvoorbeeld een asbestplaatlaag, een aangestampte materiaallaag en een koolstofsteenlaag van buiten naar binnen bevatten, en de bodem van de oven omvat een hoog-alumina baksteenlaag, een vuurvaste aggregaatlaag en een koolstofsteenlaag. Deze structuur kan warmteverlies effectief verminderen en de levensduur van de ovenbekleding verbeteren.
• Verwarmingssysteem: Elektrische boogverwarming of andere elektrische verwarmingsmethoden worden vaak gebruikt. Het elektrodeliftsysteem is een belangrijk onderdeel van elektrische boogverwarming, dat de positie van de elektrode kan aanpassen om het verwarmingsvermogen en het verwarmingsgebied te regelen om een gelijkmatige verwarming van de slak in de oven te garanderen.
• Slakinlaat- en -uitlaatapparaten: Het slakinlaatapparaat wordt gebruikt om verbinding te maken met de slak-aftapapparatuur van de upstream smeltoven om de soepele toegang van gesmolten slak in de houdoven te garanderen. Het slakuitlaatapparaat is uitgerust met een watergekoelde stroomregelende glijdende spuitmond of andere stroomregelende apparaten om de slak-afvoerstroomsnelheid nauwkeurig te regelen.
• Hulpsystemen: Inclusief hydraulische systemen, kort-netwerksystemen, waterkoelsystemen, elektrische apparatuur en besturingssystemen. Het hydraulische systeem wordt gebruikt om het elektrodeliftapparaat en andere beweegbare onderdelen aan te drijven; het kort-netwerksysteem is verantwoordelijk voor het overbrengen van elektrische energie; het waterkoelsysteem wordt gebruikt om belangrijke componenten zoals elektroden en ovenafdekkingen te koelen om oververhitting te voorkomen; de elektrische apparatuur en het besturingssysteem worden gebruikt om het gehele bedrijfsproces van de apparatuur te besturen, inclusief temperatuurregeling, elektrodenbewegingsregeling en slak-afvoerregeling.

Technische kenmerken

• Grote slakopslagcapaciteit: Over het algemeen kan de slakopslagcapaciteit ongeveer 75 ton bereiken en de slakverwerkingscapaciteit is 30 - 60 ton per uur, wat kan voldoen aan de productiebehoeften van grote en middelgrote granulatiesystemen.
• Laag warmteverlies: Het warmtebehoudende ovenlichaam en het ovenafdekkingontwerp minimaliseren warmteverlies en de warmtebehoudprestaties zijn uitstekend. Wanneer de apparatuur bijvoorbeeld normaal werkt, is de ovenschiltemperatuur ≤ 80°C en de boventemperatuur ≤ 120°C.
• Goede temperatuurstijgingsprestaties: Het heeft een bepaalde verwarmingscapaciteit en de maximale temperatuurstijging van de slak per uur kan ≥ 50°C zijn, waardoor de slaktemperatuur snel naar het vereiste bereik kan worden verhoogd en de stabiliteit van de slaktemperatuur kan worden gehandhaafd.
