Nieuwe op maat gemaakte elektriciteitsdistributieapparatuur Elektrisch besturingspaneel doos behuizing
| Plaats van herkomst | China |
|---|---|
| Merknaam | Shaanxi Chengda |
| Certificering | ISO 9001 |
| Modelnummer | Onderhandelen op basis van de verwerkingscapaciteit van de apparatuur |
| Min. bestelaantal | 1 eenheid |
| Prijs | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Verpakking Details | Bespreken volgens de specifieke vereisten van partij A |
| Levertijd | 2 maanden |
| Betalingscondities | L/C, T/T, Western Union |
| Levering vermogen | Voltooiing van de productieketen, tijdige levering en naleving van kwaliteitsnormen |
Neem contact met me op voor gratis monsters en coupons.
WatAPP:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u zich zorgen maakt, bieden we 24-uurs online hulp.
xProductdetails
| Markeren | op maat gemaakte verdelingspaneel,elektrische bedieningspaneelbehuizing,stroomdistributie doos met garantie |
||
|---|---|---|---|
Productomschrijving

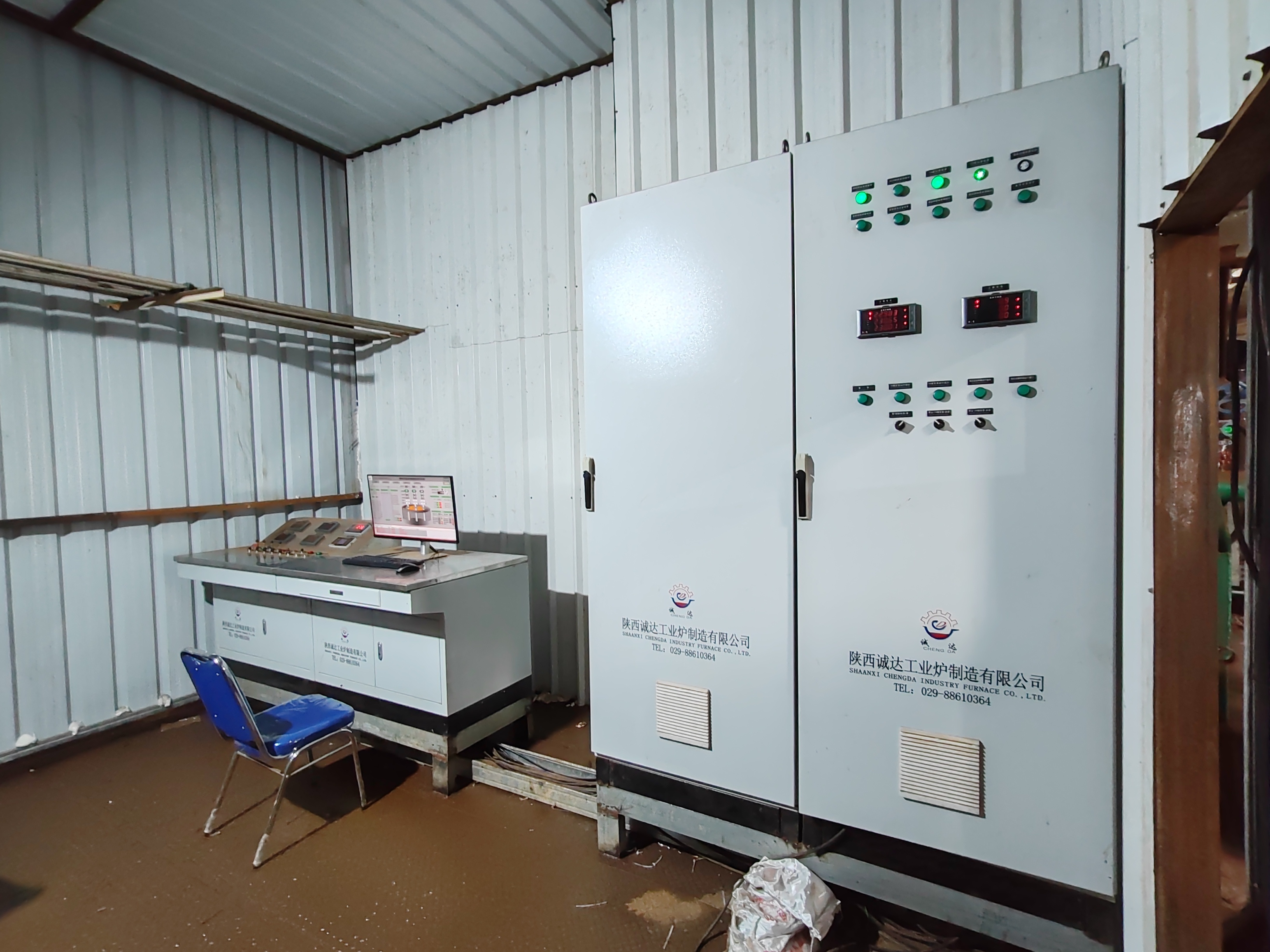

Besturingskast voor elektrische vlamboogoven (EAF) / raffinage-oven (LRF)
De besturingskast is het "brein" van elektrische vlamboogoven- en raffinage-ovensystemen, en integreert stroomregeling, procesregulatie, veiligheidsbescherming en datamonitoring functies. Het maakt precieze controle van smeltprocessen mogelijk (bijv. elektrodeliften, boogvorming, stroomaanpassing) en zorgt voor een stabiele, veilige en efficiënte werking van de ovenapparatuur. De kast is ontworpen voor zware industriële omgevingen (hoge temperatuur, stof, trillingen) met een hoge betrouwbaarheid en anti-interferentieprestaties.
Kernfuncties
-
Stroom- en Elektrodenregeling
- Boogvormingsregeling: Bestuurt automatisch het heffen/verlagen van elektroden via servo- of hydraulische systemen om de booglengte te stabiliseren, te voorkomen dat elektroden vast komen te zitten of breken, en een optimale boogspanning/stroom te handhaven voor energiebesparend smelten.
- Stroomaanpassing: Past de oven capaciteit en smeltstadia (smelten, raffineren, aftappen) aan om het ingangsvermogen aan te passen, waardoor constante stroom of constante stroomregeling wordt gerealiseerd.
- Fasebalansregeling: Balanceert driefasige stroom om de impact op het elektriciteitsnet te verminderen en de arbeidsfactor te verbeteren.
-
Procesbewaking en -automatisering
- Real-time data-acquisitie: Bewaakt belangrijke parameters (elektrodestroom/spanning, oventemperatuur, koelwaterstroom/druk, gassamenstelling) en geeft deze weer op een touchscreen HMI.
- Programmeerbare logische besturing (PLC): Ondersteunt aangepaste smeltprocesprogrammering (bijv. automatisch laden, temperatuur vasthouden, aftapvolgorde) om handmatige bedieningsfouten te verminderen.
- Dataopslag en traceerbaarheid: Registreert smeltprocesgegevens (duur, stroomverbruik, temperatuurcurve) voor productieanalyse en kwaliteitstraceerbaarheid.
-
Veiligheidsbescherming en alarm
- Overbelastings-/kortsluitingsbeveiliging: Activeert stroomuitschakeling wanneer de stroom de nominale waarde overschrijdt of kortsluiting optreedt, waardoor schade aan stroomkabels en ovencomponenten wordt voorkomen.
- Bescherming tegen storingen in het koelsysteem: Geeft alarm en schakelt het systeem uit als de koelwaterdruk te laag is, de stroom onvoldoende is of de temperatuur te hoog is (cruciaal voor watergekoelde componenten zoals kabels en ovenkappen).
- Elektrodepositie-limietbescherming: Voorkomt overmatig heffen of verlagen van de elektrode om mechanische botsingen te voorkomen.
- Noodstopfunctie: Uitgerust met lokale en externe noodstopknoppen voor onmiddellijke uitschakeling in geval van ongevallen.
-
Communicatie en integratie
- Ondersteunt MODBUS, PROFIBUS, Ethernet protocollen om verbinding te maken met fabrieks MES/ERP-systemen, waardoor bewaking op afstand en gecentraliseerd beheer mogelijk wordt.
- Interfaces met hulpapparatuur (stofverwijderingssystemen, waterzuiveringsinstallaties, elektrodenregelaars) voor gecoördineerde werking.
Structureel ontwerp
| Component | Materiaal en specificatie |
|---|---|
| Kastbehuizing | Koudgewalste staalplaat (dikte 2,0–2,5 mm) met elektrostatische spuitcoating; IP54-beschermingsgraad (stofdicht, spatwaterdicht) voor werkomgevingen. |
| Kernbesturingseenheid | PLC (bijv. Siemens S7-1500, Allen-Bradley CompactLogix) + HMI-touchscreen (10–15 inch industriële kwaliteit); bestand tegen hoge temperaturen, anti-glare display. |
| Stroomcomponenten | AC-schakelaars, stroomonderbrekers, frequentieomvormers, spannings-/stroomtransformatoren; geselecteerd voor hoogstroom-, hoogspanning EAF-werkomstandigheden (nominale spanning 380V/660V, nominale stroom tot 6300A). |
| Besturingscomponenten | Relaismodules, servodrivers, proportionele klepcontrollers (voor hydraulische elektrodenaanpassing); isolatieversterkers om de anti-interferentiecapaciteit te verbeteren. |
| Koelsysteem | Ingebouwde axiale ventilatoren of airconditioning-units (temperatuurregelbereik: 5–40℃) om een stabiele werking van elektrische componenten in werkplaatsen met hoge temperaturen te garanderen. |
| Bedrading en lay-out | Afzonderlijke compartimenten voor stroom- en besturingsbedrading; koperen rails voor hoogstroomcircuits; vlamvertragende kabelgoten om aan de veiligheidsnormen te voldoen (IEC 60204). |
Technische parameters
| Categorie | Parameter | Specificatie |
|---|---|---|
| Elektrische parameters | Nominale spanning | 380V AC (3-fase 50Hz) / 660V AC (aanpasbaar voor grote EAF) |
| Besturingsspanning | 24V DC (stabiele voeding voor PLC/HMI) | |
| Nominale stroom | 100A–6300A (past bij de oven capaciteit: 100–800A voor 10–30t EAF; 1000–6300A voor 50–150t EAF) | |
| Arbeidsfactoraanpassing | 0,85–0,95 (via reactief vermogen compensatiemodule) | |
| Besturingsprestaties | Elektrodepositioneringsnauwkeurigheid | ±5 mm (servobesturingssysteem) |
| Boogspanningsregelbereik | 50–300V (instelbaar afhankelijk van de elektrodiameter) | |
| Reactietijd | ≤100 ms (voor elektrodenhef-/verlaagbesturing) | |
| Omgevingsaanpassing | Bedrijfstemperatuur | -20℃ tot +55℃ |
| Relatieve vochtigheid | ≤90% (niet-condenserend) | |
| Trillingsweerstand | ≤5Hz, amplitude ≤0,15 mm (voldoet aan IEC 60068-2-6-standaard) | |
| Beschermingsgraad | IP54 (kastbehuizing); IP65 (externe knoppen/sensoren) | |
| Veiligheid en betrouwbaarheid | Isolatieweerstand | ≥100MΩ (500V DC-test) |
| Diëlektrische sterkte | 2000V AC (1 min, geen doorslag) | |
| Gemiddelde tijd tussen storingen (MTBF) | ≥20.000 uur | |
| Communicatie-interfaces | Standaard interfaces | RS485, Ethernet, USB |
| Ondersteunde protocollen | MODBUS RTU/TCP, PROFIBUS DP, OPC UA |
Toepassingsvoordelen
- Intelligente bediening: HMI-touchscreen met gevisualiseerde smeltcurves maakt het starten/stoppen van processen met één toets mogelijk, waardoor de drempel voor operatorscholing wordt verlaagd.
- Energie-efficiëntie-optimalisatie: Dynamische aanpassing van elektrodeparameters vermindert het stroomverbruik met 8–15% in vergelijking met handmatige bediening, waardoor de smeltcycli met 10–20% worden verkort.
- Sterke anti-interferentie: Geïsoleerde voeding en afgeschermd bedradingsontwerp zijn effectief bestand tegen elektromagnetische interferentie van hoogstroombogen, waardoor een stabiele werking in zware industriële omgevingen wordt gegarandeerd.
- Eenvoudig onderhoud: Modulair componentontwerp maakt snelle vervanging van defecte onderdelen mogelijk; zelfdiagnosefunctie lokaliseert storingen in realtime, waardoor de onderhoudstijd wordt verkort.
