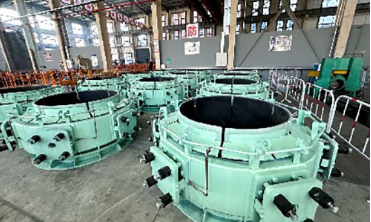

1. Productoverzicht

Opper & Onder Elektrode Clamping Brake Assembly, afkorting voor Dual Brake Slipping Device, is de kern uitrusting van elektrode glipsysteem voor ondergedompelde boogovens,industriële siliciumovensHet werkt samen met glijdende hydraulische cilinders om automatische voeding van de elektroden te realiseren.continu compenseren van het elektrodeverbruik tijdens het smelten en een stabiele werklengte van de elektroden behouden.

Traditionele enkelklem-glijstructuur heeft een onstabiele klemkracht, is gevoelig voor elektrode-glijafafafwijkingen, frequente handmatige aanpassing en een hoog risico op breuk van de elektrode.Onze dubbele bovenste & onderste rem set neemt schijf lente hydraulische klem structuurDe bovenste rem is beweeglijk terwijl de onderste rem vastzit. Door middel van PLC vergrendelde opeenvolgende openings- en klemacties worden de elektroden kwantitatief en nauwkeurig gevoed.Het zorgt voor een stabiele boog werking, vermindert de kans op breuk van de elektrode en is een standaard onderdeel voor automatische intelligente ovenelektrode systemen, toepasbaar op 6.300kVA ∼63,Elektrische ovens voor metallurgie, van de volledige serie, met een vermogen van 000 kVA.

2. Hoofdproductclassificatie

2.1 Scheerveerhydraulische dubbele rem

• Klemprincipe: mechanische klem van de schijfveer, hydraulische druk voor loslaten
• Structurele indeling: 4 groepen schijfveren + hydraulische cilinders symmetrisch rond de rembehuising geplaatst; binnenkant gevulkaniseerde slijtvaste remschoenen
• Geschikte ovens: 12.500­63.000 kVA middelgrote en grote gesloten onderwaterboogovens, industriële siliciumovens
• Belangrijkste voordelen: stabiele en gelijkmatige klemkracht, grote wrijvingscoëfficiënt van de remschoenen, anti-glijdelektrode, lange levensduur van de wrijvingsbekleding, volledige vergrendeling
• Toepassing: High-current, continu productie smelt workshops met hoge automatisering eisen

2.2 Lichte dubbele rem (kosteneffectief model voor kleine en middelgrote ovens)

• Structuur: geïntegreerde dunwandige rembehuising, compacte eenzijdige hydraulische cilinderopstelling
• Gecombineerde ovens: 6.300­25.000 kVA silicomanganese-, ferronikkel­ en calciumcarbideovens
• Belangrijkste voordelen: licht gewicht, kleine ruimte, lage productiekosten, gemakkelijk onderhoud ter plaatse en vervanging van remschoenen
• Toepassing: halfgesloten ovens met een kleine capaciteit met een matige elektrodebelasting

2.3 Intelligente bewaking geïntegreerde dubbele rem (automatisch model van hoge kwaliteit)

• Opgegradeerde configuratie: ingebouwde druksensoren, positielimietschakelaars, temperatuurbewakingsmodules, bedrade signaaloverdracht naar PLC-systeem
• Ondersteunende onderdelen: anti-spatter warmte-isolatie schild, automatisch slijtage compensatie mechanisme voor remschoenen
• Geschikte ovens: 33 000 ‰ 63 000 kVA ultragrote intelligente onbemande smeltovens
• Belangrijkste voordelen: Realtime controle van de klemdruk en de remopeningstoestand, automatische alarmering bij onvoldoende druk of slijtage van schoenen, volledig automatische onbemande glijoperatie

3. Kernstructuur en werkingsbeginsel

De volledige dubbele remconstructie bestaat uit 5 kernmodules: bovenste beweegbare remunit, onderste vaste remunit, schijfveerbeugel, hydraulische afloscilinder en wrijvingspannenvoet.

1. Opwaarts beweegbare remeenheidHet sluit de elektroden om het gewicht van de elektrode te dragen tijdens het glijden van de slag, en laat los voor het opstijgen.Vergrendeld met onderrem om gelijktijdig openen te voorkomen.
2. Onderste vaste remeenheidBevestigd op de elektrodenhoudervat, draagt het volledige gewicht van de elektrode bij normale smelttoestand, houdt de elektroden altijd vast; loslaat slechts tijdelijk tijdens de elektroden glijden afgaande slag.
3. Verzameling voor het vastklampen van schijfveerMeerdere groepen hoogsterke schijfveren zorgen voor een blijvende radiële klemkracht om de elektroden stevig te vergrendelen.Hydraulische cilinders comprimeren schijfveren om remvrijstelling te realiseren wanneer elektrode glijden vereist is.
4. Versletenheidsbestendige remschoenvoerHet gebruik van rubber gevulcaniseerd composiet wrijvingsmateriaal, hoge wrijvingscoëfficiënt, goede warmte-isolatie, anti-abrasies en anti-elektrode oppervlakkerschrapen;de enkele schoen kan apart worden vervangen zonder de hele rem te ontmantelen;.
5. Hydraulisch vergrendelingsbesturingssysteemElektrische vergrendelingslogic zorgt ervoor dat de bovenste en onderste remmen niet tegelijkertijd kunnen worden geopend om het risico op val van elektroden te voorkomen.,handmatige lokale bediening en afstandsbediening PLC drie werkwijzen.

Standaard elektrode glijcyclusstroom

1. De onderrem wordt vastgeklemd, de bovenste rem wordt losgelaten → de glijdende cilinder tilt de bovenste rem naar de beoogde hoogte
2. De bovenste rem bevestigt de elektrode, de onderste rem wordt losgelaten → de glijvende cilinder daalt om de elektrode volledig te voeden
3. De onderrem wordt weer strak vastgeklemd, de bovenste rem wordt losgelaten en wordt opnieuw ingesteld op de oorspronkelijke positie, in afwachting van de volgende glijcyclus

4. Kernvoordelen van het product

4.1 Veilige en betrouwbare dubbele vergrendeling

Een strikte elektrische vergrendeling verbiedt dat de bovenste en onderste remmen tegelijkertijd worden geopend, waardoor elektrodevalongelukken door dubbele afgifte volledig worden uitgesloten.dubbele controle van de druk en de positie zorgt voor een automatisch afsluitingsalarm bij abnormale klemkracht, waardoor de veiligheid van de oven aanzienlijk wordt verbeterd.

4.2 Stabiele klemkracht, minder breuk van de elektrode

Het vastklampen van de schijvespring met constante kracht zorgt voor een gelijkmatige wrijving tussen de remschoenen en het elektrodeoppervlak, geen lokale spanningsconcentratie; kwantitatieve glijdingen voorkomen onregelmatige afdaling van de elektrode,het effectief verminderen van de scheur- en breekgraad van de elektrode en het verlagen van de kosten van het verbruik van de elektrode.

4.3 Hoge automatisering, arbeidsbesparing

Ondersteunt PLC volledig automatisch cyclisch glijden zonder frequente handmatige bediening ter plaatse; afstandsbewakingsmodel uploadt operationele gegevens naar de centrale bedieningskamer,het realiseren van onbemande voedingsbeheer van elektroden en het verlagen van de arbeidsintensiviteit voor de oven.

4.4 Lange levensduur, lage onderhoudskosten

Vulkaniseerde wrijvingsremschoenen hebben een sterke slijtvastheid bij hoge temperaturen, een lange vervangingscyclus;Modulair gespleten ontwerp maakt vervanging van een enkele remschoen of veergroep mogelijk zonder integrale demontage, korte onderhoudsstoptijden en weinig reserveonderdelenverbruik.

4.5 Breed aanpassingsvermogen en handige retrofit

Aanpasbare binnendiameter van de rembehuizing voor Φ400·Φ1200 zelfkokende elektroden; aangevuld met nieuwe complete uitrusting van de oven en vernieuwing van het oude elektrode-systeem van de oven,geen grootschalige structurele aanpassingen vereist voor de apparatuur ter plaatse.

4.6 Anti-hoge temperatuur, stabiel gebruik in zware omstandigheden

De buitenverwarming met anti-spatter-schild isoleert de bovenstralingswarmte van de oven en voorkomt veroudering van de veer en verbranding van de hydraulische cilinderdichtheid.stabiele prestaties onder langdurige continue smeltomstandigheden met een hoge belasting.

5Toepasselijke industrieën en capaciteitsbereik van de oven

• Smelten van ferrolegeringen: ondergedompelde boogovens van ferrosilicium, silicomanganese, ferronickel, ferrochroom en ferrovanadium
• Chemische smelt: industriële silicium-, calciumcarbide- en gele fosforsmeltovens
• Niet-ferrometallurgie: elektrische raffinageovens voor koperschlaag, aluminiumas, lood-zinc
• Capaciteitsdekking: 6.300kVA, 12.500kVA, 16.500kVA, 25.000kVA, 33.000kVA, 45.000kVA, 63.000kVA volwaardige metallurgische ovens

6. Optioneel overeenstemmende configuraties

1. Alarmsysteem voor online monitoring van de remdruk en -positie in realtime
2. Hoogtemperatuur anti-spatter warmte-isolatie schild van roestvrij staal
3. Gebruik van zelfcompensatievoorzieningen voor remwrijkschoenen
4. Geïntegreerde glijdende hydraulische cilindercollector
5. Volledige reserveonderdelenpakket: schijfveren, gevulcaniceerde remschoenen, hydraulische afdichtkits

7. Garantie voor de volledige levenscyclus

1. Op maat gemaakte niet-standaardontwerp: Aanpassen van de binnendiameter van de rem, de klemstrek, de hoeveelheid veergroep en de glijstrek volgens de elektrode-diameter en de werking van de oven
2. Technisch onderzoek ter plaatse: professionele ingenieurs geven het algemene matchingschema voor elektrode-glijsysteem
3. Strenge fabrieksinspectie: vermoeidheidstest van de klemkracht, hydraulische lekkage-test en interlock-logicetest vóór levering
4. Ondersteuning na de verkoop: volledige montage garantie, langdurige levering van remschoenen, schijfveren en andere kwetsbare reserveonderdelen, landelijke installatie en onderhoud ter plaatse
