Watergekoelde buiscompensator

  • Water-Cooled Tubular Compensator
Plaats van herkomst China
Merknaam Shaanxi Chengda
Certificering ISO 9001
Modelnummer Onderhandel op basis van de verwerkingscapaciteit van de apparatuur
Min. bestelaantal 1 eenheid
Prijs The price will be negotiated based on the technical requirements and supply scope of Party A
Verpakking Details Bespreek volgens de specifieke vereisten van Partij A
Levertijd 2 maanden
Betalingscondities L/C, T/T, Western Union
Levering vermogen Volledige productietoeleveringsketen, levering op tijd en voldoen aan kwaliteitsnormen
Productdetails
Reserveonderdelen temperatuurregelaar voor matrijzen Gewicht Afhankelijk van het specifieke onderdeel
Handelsmerk Howo Trefwoorden twee materiële proportionele kleppen
Kerncomponenten Motor Motormerk ametek
Bestand tegen temperatuur 250 ℃ Enkele pakketgrootte 25x20x5 cm
Markeren

Onderdeel voor watergekoelde buisvormige compensator

,

buisvormige compensator met waterkoeling

,

watergekoelde compensator voor industrieel gebruik
Laat een bericht achter
Productomschrijving

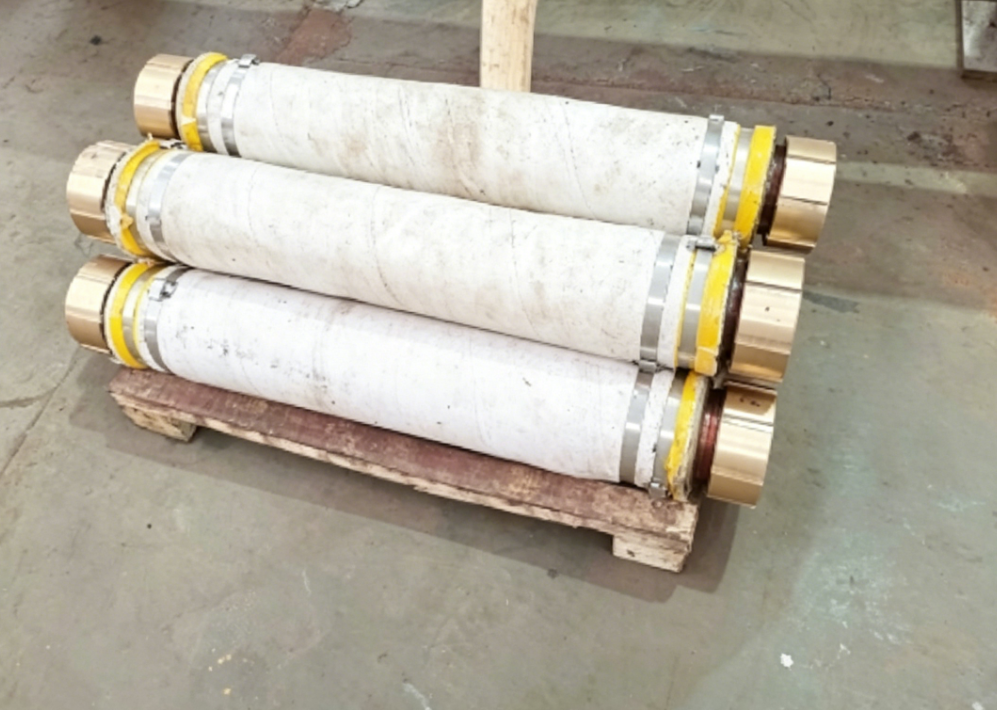

Watergekoelde buiscompensator

Productoverzicht

Water-cooled tubular compensator (metallurgical electric furnace dedicated water-cooled expansion joint integrating conductivity and cooling) serves as the core integrated conductive & cooling fitting for the short net system of submerged arc furnacesHet is geïnstalleerd tussen de koperen buizen van de transformatoren en de geleidende koperen buizen van de korte netten.het combineren van vier belangrijke functies: hoogstroomgeleiding, circulerende waterkoeling, multidimensionale verplaatsingscompensatie en trillingsdemping.
Het leidend lichaam is gemaakt van hoogzuiver koper en heeft een tweelaagse buisvormige sandwichwaterkouderingsstructuur.Circulerend koelwater verdrijft continu Joule warmte gegenereerd door zware stroom en stralende hoge temperatuur uit de ovenOndertussen absorbeert het de axiale verplaatsing veroorzaakt door thermische uitbreiding en samentrekking, assemblagefouten van de installatie ter plaatse en wisselende elektromagnetische trillingen tijdens het smelten.Dit voorkomt dat de spanning scheurt., waterlekken en geleidende uitbranding van korte koperen netbuizen en transformatoren, waardoor de smeltinstallaties 24 uur per dag continu en stabiel kunnen werken.Het is een onmisbaar veiligheid matching component voor hoge belasting metallurgische elektrische oven korte netten.

Structurele samenstelling

  1. Innerlijke geleidende buis (hoofdgeleidende laag)

    naadloze T2-koperen buis van hoge zuiverheid met een hoge geleidbaarheid en een lage weerstand,met een vermogen van niet meer dan 50 W,Integreerd gesmeed flenzen of conische mouw geleidende gewrichten worden gevormd aan beide uiteinden met zilver geplatte contactoppervlakken om de contactweerstand te verminderen en ablatie door warmteopwekking te verminderen.
  2. Watergekoelde broodjesholte

    Een afgesloten watercirculatie tussenlaag gevormd door volledig gelaste binnenste en buitenste buizen, voorzien van waterinlaat- en uitlaatmondjes.Koelwater circuleert rond de geleidende koperen buis zonder koelende dode zones, waardoor de geleidende warmte en de hoge temperatuur van de oven snel worden verwijderd.
  3. Glijdend uitbreidings- en compensatiemechanisme

    De telescopische sectie van de binnenste buis met een precisie-fit maakt een vrije axiale uitbreiding en samentrekking mogelijk.met een anti-drop-structuur om waterlekkages te voorkomen die worden veroorzaakt door scheuren onder ultieme spanningHet ondersteunt compensatie van kleine radiale en hoekverschuivingen.
  4. Beschermende buitenlaag

    Hoge sterkte hoogtemperatuurbestendige glasvezel isolatiehuls, die kortsluitingen van externe metalen componenten isoleert, warmte isoleert en verbranding voorkomt om het risico op brandwonden ter plaatse te verminderen.
  5. Bevestigings- en verzegelingsinstallaties

    Hittebestendige rubberpakkingen en hoogsterke roestvrijstalen bouten zorgen voor een meerlaagse afdichting van flensoppervlakken, zonder dat er onder langdurige trillingsomstandigheden bij hoge temperaturen lekkage ontstaat.Een verlengingswaarnemingsmerk wordt bevestigd om de status van de telescopische compensatie visueel te controleren.

Kerntechnische parameters

Algemene specificaties


Parameter item Standaardtechnische index Aanpasbaar uitgebreid bereik
Leidende materialen T2 Hoogzuiver koper Zuurstofvrij koper, zilvergeplatte koper (zware model voor hoge stroom)
Leidende doorsnede 300 ‰ 3200 mm2 Op maat gemaakte overgrote sectie tot 3500/4000 mm2
Aanpasbare werkstroom 1000A35000A Max. steun 50000A voor ondergedompelde boogovenkorte netten
Compensatiemodus Vooral axiale compensatie, kleine radiale en hoekcompensatie Op maat gemaakt tweerichtingstelescopisch model
Standaardcompensatietraject ±50 mm, ±80 mm, ±120 mm Max. telescopische slag ± 150 mm op aanvraag
Koelwatercircuit Volop oppervlakte-double-layer sandwichwaterkoeling Twee structuren: dubbelzijdig waterinlaat/uitlaat, enkel inlaat & enkel uitlaat
Koelwaterdruk 0.2·0.4MPa Maximale lagerdruk 0,6 MPa
Temperatuur van het inlaatkoelwater ≤ 35°C Verzacht circulerend water dat is afgestemd op hoge-temperatuurwerkomstandigheden
Omgevingsoperatietemperatuur -20°C ∼650°C Versterkt warmte-isolatiemodel voor gebieden in de buurt van hoogtemperatuurovens
Type verbinding Flankenboutverbinding, conische beugelverbinding Op maat gemaakte snel aansluitende, gelaste flenzen
Isolatie Voltage weerstaan ≥ 3 kV-spanningsfrequentie Kan worden opgewaardeerd tot 5 kV voor hoogspanningskorte netten
Standaard totale lengte 600/800/1000/1200 mm Persoonlijke lengte van 400 mm tot 2000 mm
Toepasselijk medium Verzacht circulerend koelwater Zuiver water, afkoeld water in gesloten kring

Belangrijkste prestatie-indicatoren

  1. Contactweerstand: ≤ 0,03μΩ (lagger voor zilverververbindingen om warmteverlies te verminderen)
  2. Koelingsdoeltreffendheid: een eenheid met een warmteafvoer van 15-120 kW/uur, waardoor oververhitting en roodverhitte koperen lichamen worden uitgesloten
  3. Trillingsweerstand: bestand tegen wisselende elektromagnetische trillingen tijdens het smelten zonder losse verbindingen of waterlekken bij continue werking
  4. Bedieningsduur: ≥ 5 jaar onder normale werkomstandigheden in zacht water, verlengbaar tot meer dan 8 jaar bij regelmatig onderhoud

Kernvoordelen van het product (promotie-verkooppunten)

1Geïntegreerde geleiding en waterkoeling voor energiebesparing

Volledige dekking, dubbellaag sandwich water koeling elimineert lokale hoge temperatuur dode zones,Het verlagen van de temperatuurverhoging van het gehele kortnetstelsel en het verminderen van het vermogensafbreken van transformatoren en koperen stavenIn vergelijking met de gewone koperen flexibiele connectoren vermindert het energieverbruik met 8%­15% en voorkomt het het uitvallen van de verbinding door uitbranding van geleidende onderdelen.

2. Multidimensionale verplaatsingscompensatie voor het elimineren van apparatuurstress

Het oplost drie belangrijke problemen op het gebied van de arbeidsomstandigheden tegelijkertijd:

1 Axiale uitbreiding en samentrekking veroorzaakt door hoge temperatuur thermische uitbreiding en koude samentrekking;

2 Montageafwijkingen van installatie van apparatuur en bouwbouwkundige fundamenten;

3 Aanhoudende trillingen veroorzaakt door wisselende elektromagnetische krachten tijdens het smelten.

Het beschermt lassen van transformatoren en geleidende koperen buizen tegen spanningsschade en vermindert de onderhoudsfrequentie sterk.

3Hoog geleidingsvermogen en laag verlies, geschikt voor ultragrote stroom

Geïntegreerd gevormd naadloos T2-koper met voldoende geleidende doorsnede.met een beheersbare temperatuurverhoging onder zware stroomHet is geschikt voor ondergedompelde boogovens voor ferrosilicium, silicomanganese, ferrovanadium, geel fosfor en calciumcarbide, alsook voor elektrische boogovens voor de staalindustrie onder hoge belastingomstandigheden.

4. Betrouwbare afdichting voor lange termijn lekvrije werking

Volledig lasproces voor sandwichholtes plus samengestelde meerlagige flensdichting, bestand tegen wisselende koude en hitte en continue trillingen, waardoor verborgen risico's op lekken en druppelend water worden geëlimineerd.Een grens-anti-spanningsstructuur voorkomt dat de holte scheurt onder maximale telescopische reis, waardoor productieonderbrekingen door waterlekken tijdens continue smelting worden voorkomen.

5Compacte structuur, gemakkelijke installatie en onderhoud

Het geïntegreerde buisvormige ontwerp neemt minimale ruimte in, aangepast aan de smalle voorovens met korte netten.elektrische en watercircuits kunnen op locatie synchroon worden aangesloten, met ontmanteling en montage door eenvoudigweg het verwijderen van de flenshulpen. Versleten afdichtingsdelen kunnen afzonderlijk worden vervangen in plaats van de gehele compensator,aanzienlijke verlaging van de exploitatiekosten en onderhoudskosten.

6. Full-condition aanpassing voor alle soorten metallurgische ovens

Aanpasbare dwarsdoorsnede, lengte, compensatie slag, waterinlaat/uitlaat lay-out en flens afmetingen voor ovens variërend van kleine raffinageovens tot grootschalige 10,000 kVA onderwaterboogovensComplete sets van korte nettoebehoren, met inbegrip van watergekoelde kabels, geleidende kruisarm en taphole openers, kunnen samen worden geleverd.

Toepasselijke industrieën en overeenkomstige apparatuur

  1. Smelten van ijzerlegeringen: Korte netsystemen van ondergedompelde boogovens voor ferrosilicium, silicomanganese, ferrochroom, ferrovanadium en ferronickel
  2. Calciumcarbide en geel fosfor: secundaire geleidende verbindingen van grote gesloten onderwaterboogovens
  3. Vervaardiging van staal: Korte nettogeleidende koeling van AC/DC elektrische boogovens en LF-koekraffinageovens
  4. Niet-derzange smelting: Hoogstroomgeleidende systemen van koperen, aluminium, lood-zinc smeltovens en reductieovens
  5. Bijbehorende toebehoren: elektrische transformatoren voor ovens, watergekoelde geleidende koperen buizen, watergekoelde kabels, geleidende dwarsarmen en complete korte nettoebehoren

Richtlijnen voor de keuze van producten

  1. Kernselectieparameters: nominale secundaire stroom van de transformator van de oven, buitendiameter van de korte koperen buis, gereserveerde lengte van de installatie ter plaatse, vereiste telescopische compensatie,koelwaterdruk
  2. Voor zware werkomstandigheden (stroom>25000A) worden verbeterde modellen met zilvergeplatte flenzen en vergrote watergekoelde tussenlagen geselecteerd om de warmteopwekking te verminderen
  3. Voor gebieden naast hoogtemperatuurovengroepen moeten modellen worden gekozen met dikke hoogtemperatuurbestendige glasvezel-isolatiehulzen.
  4. Voor fabrieken met een hoge hardheid van het water wordt een zacht watercirculatiesysteem aanbevolen om de levensduur van de interne waterkanalen van de compensator te verlengen.

Promotioneel nieuws

  1. Watergekoelde buisvormige compensator. Geïntegreerde geleidende en koelende uitbreidingsverbinding voor metallurgische elektrische oven korte netten.
  2. Hoogstroomwatergekoelde compensator, speciaal verplaatsings- en trillingsabsorberend apparaat voor onderwaterboogovens en elektrische boogovens
  3. Tweelaags Sandwich watergekoelde buiscompensator, efficiënte koeling om oververhitting te voorkomen & compensatie van thermische uitbreiding tegen waterlekken
  4. Custom watergekoelde buiscompensator, compatibel met alle industriële elektrische smeltovens van 1000A tot 50000A

Korte inleiding in het Engels voor de officiële website van het ministerie van Buitenlandse Handel

Watergekoelde buiscompensator

De door watergekoelde buiscompensator is een geïntegreerde geleidende en koelinstallatie die speciaal is ontworpen voor een kort net systeem van ondergedompelde bogenoffers, elektrische bogenoffers en raffinageovens.Het wordt tussen de secundaire koperen buis van de transformatoren van de oven en de geleidende koperen buizen aan de voorzijde van de oven geïnstalleerd.
een tweelaags buisvormig waterkoelings-sandwichconstructie met T2 hoogzuiver koper als geleidend lichaam,circulerend koelwater verwijdert continu Joule-warmte en stralingshoge temperatuur uit ovensHet absorbeert axiale verplaatsingen door thermische uitbreiding, installatieafwijkingen en elektromagnetische trillingen.het vermijden van spanningskraak en uitbranding van korte koperen netbuizen en transformatoren.
Aanpasbare geleidende doorsnede, compensatie slag, totale lengte en verbindingsmodus.staalindustrie en niet-ijzeren metalenHet werkt stabiel onder moeilijke werkomstandigheden van zware stroom en hoge temperatuur, waardoor het energieverbruik en de onderhoudskosten worden verlaagd.
