Geconductieve kruisarm

Plaats van herkomst	China
Merknaam	Shaanxi Chengda
Certificering	ISO 9001
Modelnummer	Onderhandel op basis van de verwerkingscapaciteit van de apparatuur
Min. bestelaantal	1 eenheid
Prijs	The price will be negotiated based on the technical requirements and supply scope of Party A
Verpakking Details	Bespreek volgens de specifieke vereisten van Partij A
Levertijd	2 maanden
Betalingscondities	L/C, D/P, T/T, Western Union
Levering vermogen	Volledige productietoeleveringsketen, levering op tijd en voldoen aan kwaliteitsnormen

Productdetails

Garantie	1 jaar	Functie	Vervanging/reparatie
Sollicitatie	goudwinning; staartbagger	Laadvermogen	30T
Prijsklasse	Verschilt per onderdeel	Duurzaamheid	Hoog
Markeren	Onderdeel voor geleidende kruisarm , Elektrisch onderdeel van de crossarm , Leidende kruisarm met garantie

Laat een bericht achter

Productomschrijving

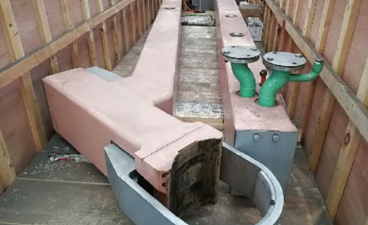

Geleidende kruisarm

1. Productoverzicht

Geleidende kruisarm, ook wel geleidende elektrodearm genoemd, is het belangrijkste onderdeel van het elektrode-hefsysteem voor ondergedompelde boogovens, ovens van ferrolegeringen, industriële siliciumovens, calciumcarbideovens en gesloten raffinageovens. Het integreert twee kernfuncties: mechanische ondersteuning van elektroden en krachtoverbrenging met grote stromen, het verbinden van watergekoelde kabels aan het ene uiteinde en elektrodeklemmen aan het andere uiteinde.

De traditionele, gescheiden kortnetstructuur maakt gebruik van onafhankelijke geleidende koperen buizen plus stalen steunbalken, met een complexe lay-out, veel isolatiedelen, hoge circuitimpedantie, ernstige warmteontwikkeling en groot stroomverlies. Onze geïntegreerde watergekoelde geleidende dwarsarm maakt gebruik van koper-staal composiet of aluminium-staal composiet holle doosstructuur met ingebouwde circulerende koelwaterkanalen. Het annuleert talrijke tussenliggende geleidende en isolerende delen, verkort het geleidingspad aanzienlijk, vermindert het skin-effect en impedantieverlies, stabiliseert de boogwerking en vermindert het energieverbruik bij het smelten aanzienlijk. Het wordt op grote schaal gecombineerd met metallurgische elektrische ovens uit de volledige serie van 6.300 kVA–63.000 kVA, het belangrijkste upgradeonderdeel voor de energiebesparende transformatie van smelterijen met een kort netwerk.

2. Belangrijkste productclassificatie

2.1 Watergekoelde geleidende kruisarm van koper-staal composiet (Premium standaardmodel)

Materiaal: samengestelde plaat van zuurstofvrij koper met hoge geleidbaarheid + hoogwaardig koolstofstaal, integraal holle dooslassen, ingebouwd dubbellaags labyrint-koelwaterkanaal
Bijpassende ovens: 16.500–63.000 kVA middelgrote en grote gesloten ondergedompelde boogovens, industriële siliciumovens, ovens van ferrolegeringen
Kernvoordelen: Ultra-lage soortelijke weerstand, uitstekend stroomdraagvermogen, sterke structurele stijfheid, kleine trillingen tijdens het optillen van de elektrode; uniforme interne waterkoeling, lage oppervlaktetemperatuur, lange levensduur gesynchroniseerd met het ovenlichaam
Toepassing: Volledig gesloten ovens met hoog vermogen en hoge stroomsterkte, met strenge eisen op het gebied van energiebesparing en milieubescherming

2.2 Aluminium-staal composiet geleidende kruisarm (lichtgewicht, kosteneffectief model)

Materiaal: zeer zuivere, geleidende, met aluminium beklede staalplaat, lichtgewicht holle doos met watergekoelde structuur
Bijpassende ovens: 6.300–25.000 kVA kleine en middelgrote calciumcarbide-, silicomangaan- en ferronikkelovens
Kernvoordelen: licht eigen gewicht, kleine heflast van het hydraulische elektrodesysteem, lage productiekosten, eenvoudig transport en installatie
Toepassing: Open en semi-gesloten elektrische ovens met kleine en middelgrote capaciteit en gematigde warmtebelasting

2.3 Geïntegreerde Short-Net alles-in-één geleidende kruisarm (intelligent high-end model)

Verbeterde configuratie: geïntegreerde geleidende koperen basisplaat aan de achterkant, ingebouwde temperatuur- en waterstroomdetectiesensor, zeer sterke geïsoleerde verbindingsflens, geïntegreerde snelwisselelektrodehouderinterface
Bijpassende ovens: 33.000–63.000 kVA ultragrote intelligente onbemande smeltovens
Kernvoordelen: Vereenvoudigde algehele lay-out van het korte net, minder verbindingsvoegen, lagere contactweerstand; real-time bewaking van de koelstatus, automatisch alarm voor te hoge temperatuur, handig online onderhoud

3. Kernstructuur en werkingsprincipe

De gehele geleidende dwarsarm bestaat uit vijf kernconstructies: composiet geleidend armlichaam, intern circulerend waterkoelkanaal, geleidende overgangsplaat aan de achterkant, verbindingsuiteinde van de voorste elektrodeklem en geïsoleerde steunbasis.

Composiet geleidend armlichaam

Keurt koper/aluminium-staal dubbellaagse composietplaat goed. De koper/aluminiumlaag geleidt grote stromen, terwijl de staallaag voor mechanische draagkracht zorgt. Holle rechthoekige doosstructuur optimaliseert de stroomverdeling en onderdrukt het skin-effect.
Gesloten circulerend waterkoelingkanaal

Onafhankelijk gescheiden labyrint-waterkanaalontwerp elimineert lokale oververhitting van dood water. Koelwater circuleert in het armlichaam om continu de joule-warmte af te voeren die wordt gegenereerd door hoge stroom, waardoor de temperatuur van het armoppervlak onder de veilige limiet blijft en veroudering van de isolatie en thermische vervorming worden vermeden.
Geleidende overgangsplaat aan de achterkant

Integraal gelaste dikke koperen plaat, direct verbonden met watergekoelde kabelschoenen, groot contactoppervlak, uniforme stroomverdeling en extreem lage contactweerstand.
Voorste klemaansluiting uiteinde

Nauwkeurig bewerkt montageoppervlak gecombineerd met elektrodehouder, betrouwbare vergrendelingsstructuur, stabiele klemkracht om elektrode-offset en boogschudden te voorkomen.
Geïsoleerde steunbasis

Integrale isolatieblokken die bestand zijn tegen hoge temperaturen isoleren de geladen dwarsarm van de kolom van de elektrode-hefstandaard, waardoor elektrische lekkage en kortsluitingsrisico's van het hele hefsysteem worden geëlimineerd.

4. Kernproductvoordelen

4.1 Lage impedantie en aanzienlijke energiebesparing

Geïntegreerde geleidende structuur verkort het huidige transmissiepad, verwijdert overbodige tussenliggende koperen buizen en isolerende onderdelen, verzwakt effectief het huideffect en vermindert de impedantie van het korte netwerk met 30% -50%. Het stroomverbruik bij het smelten neemt duidelijk af bij langdurig gebruik op volle belasting, wat opmerkelijke economische voordelen met zich meebrengt.

4.2 Hoge structurele stijfheid en stabiele smeltomstandigheden

De holle dooscomposietstructuur beschikt over een sterke buigweerstand en anti-vibratieprestaties. Het optillen en neerlaten van de elektrode verloopt soepel zonder hevig schudden, de boogverbranding is stabiel, het temperatuurveld van de oven is uniform, de fluctuaties in de legeringssamenstelling zijn verminderd en de opbrengst van het eindproduct is verbeterd.

4.3 Geïntegreerde waterkoeling, lange levensduur

Full-surround interne geforceerde waterkoeling regelt de algehele temperatuurstijging van de dwarsarm en voorkomt plaatselijke doorbranding van de geleidende laag door oververhitting. Slijtvaste en anti-oxidatie oppervlaktebehandeling, levensduur veel langer dan traditionele gescheiden geleidende balkenstructuur, waardoor frequent verlies van vervangingsuitval wordt verminderd.

4.4 Vereenvoudigde lay-out met kort net, lagere onderhoudskosten

Elimineer complexe tussenliggende geleidende componenten, minder verbindingsflenzen en afdichtingspunten; modulaire splitstructuur maakt gedeeltelijke demontage en vervanging mogelijk zonder de hele dwarsarm te verwijderen, dagelijkse inspectie en onderhoud handiger, minder verbruik van reserveonderdelen.

4.5 Lichtgewicht ontwerp, kleine heflast

Het model van aluminium-staalcomposiet vermindert het eigengewicht aanzienlijk, verlaagt de vraag naar uitgangsvermogen van de hydraulische hefcilinder met elektrode, verlengt de levensduur van het hydraulische station en tilt mechanische onderdelen op.

4.6 Veilige en betrouwbare meerlaagse bescherming

Uitgerust met hoogwaardige isolatie tussen dwarsarm en hefframe om elektrische lekkage te voorkomen; optionele online watertemperatuur- en debietbewakingsmodule, automatisch alarm wanneer het water wordt afgesloten of oververhitting optreedt, voorkomt effectief doorbranden van apparatuur.

5. Toepasselijke sectoren en capaciteitsbereik van ovens

Smelten van ferrolegeringen: ondergedompelde boogovens van ferrosilicium, silicomangaan, ferronikkel, ferrochroom, ferrovanadium
Chemisch smelten: industriële silicium-, calciumcarbide- en gele fosforsmeltovens
Non-ferrometallurgie: Koperslak, aluminiumas, lood-zink gesloten elektrische raffinageovens
Capaciteitsdekking: 6.300 kVA, 12.500 kVA, 16.500 kVA, 25.000 kVA, 33.000 kVA, 45.000 kVA, 63.000 kVA metallurgische ovens met volledige specificaties

6. Optionele bijpassende configuraties

Online real-time alarmsysteem voor watertemperatuur- en debietbewaking
Zeer sterke, integraal geïsoleerde steunconstructie
Geïntegreerde elektrodehouder-aansluitflens met snelsluiting
Antispatbescherming tegen hoge temperaturen voor kruisarmoppervlak
Complete set bijpassende koelwaterleidingverbindingen en filters

7. Servicegarantie over de volledige levenscyclus

Aangepast niet-standaard ontwerp: Optimaliseer de lengte van de kruisarm, de sectiegrootte, de koelwaterstroom en de interface-indeling op basis van de stroom van de oventransformator, de elektrodediameter en de werkplaatsruimte
Technisch onderzoek ter plaatse: professionele ingenieurs bieden een algemeen optimalisatieschema voor het matchen van korte netwerken
Strenge fabrieksinspectie: waterlekkagetest onder hydraulische druk, weerstandsdetectie, belastingstrillingstest en detectie van lasfouten vóór levering
After-sales ondersteuning: garantie op de hele arm, langdurige levering van composietplaten, isolatieblokken en andere reserveonderdelen, landelijke installatie en onderhoud op locatie
