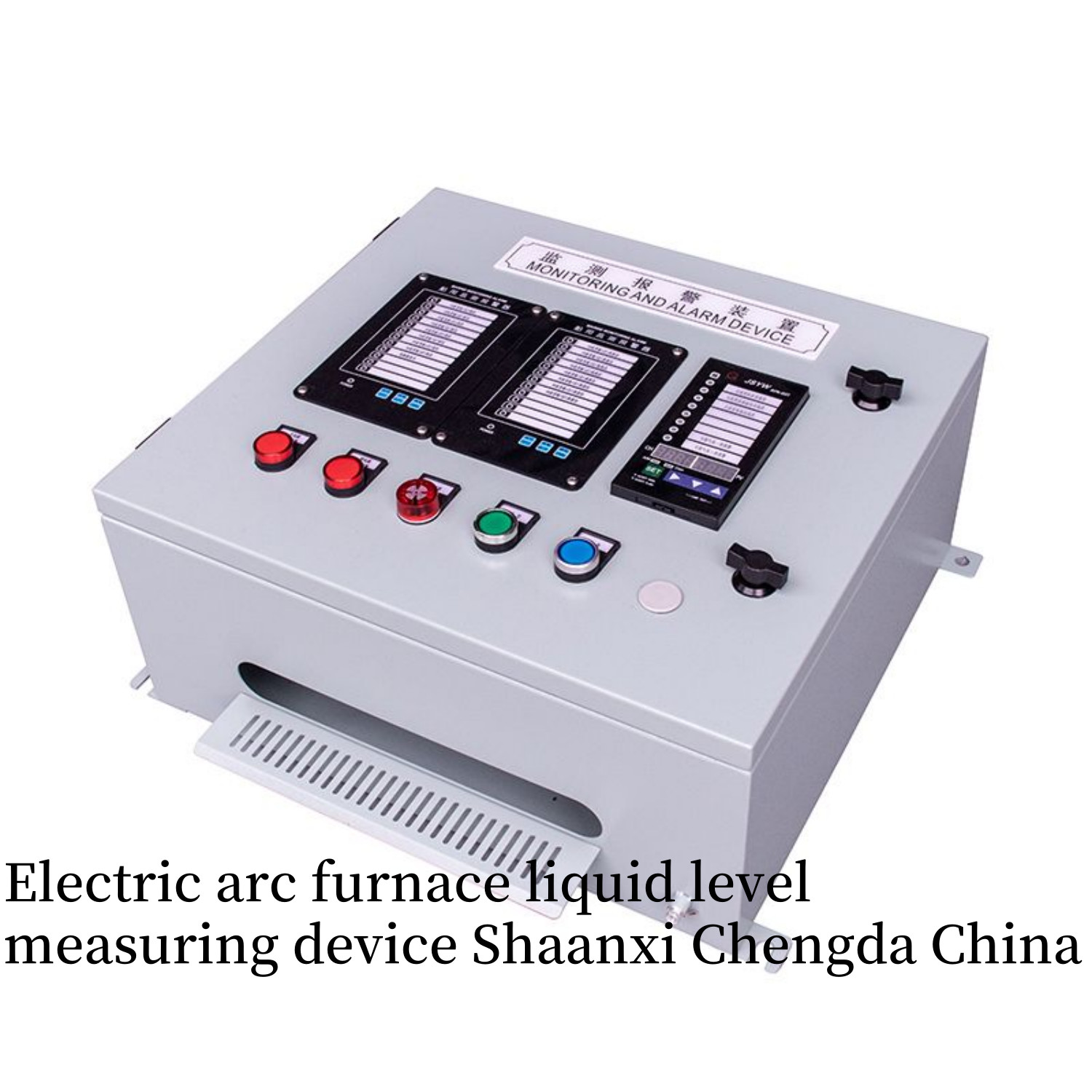

Elektrische boogovenbehoren Liquid Level Measuring Device

Elektrische boogovenbehoren Liquid Level Measuring Device

De methode om het vloeibare gehalte van gesmolten staal in een elektrische boogoven met elektrode te detecteren, wordt gebruikt om een van de problemen op te lossen, zoals de ingewikkelde detectiemethode,hoge detectie kosten en het onvermogen om continue detectie van het vloeistofniveau te realiseren.

De methode maakt gebruik van beeldherkenningstechnologie (camera) en verplaatsingssensor om de afstand van de elektrode afdaling tot de elektrodeboog te meten.en de empirische formule voor het meten van het vloeibare gehalte van gesmolten staal in EAFDe methode kan continu het vloeistofgehalte van elektrisch boogovenstaal in realtime detecteren en bij elke detectie wordt de eindpositie van de elektrode gekalibreerd, waardoor de detectiefout wordt verminderd.en dan kan de beschadiging van de elektrode in een enkel gebruik worden gecorrigeerd door de relatie tussen het elektrodeverbruik en de gebruikstijd, de fout verder verminderen en de continue detectie van het vloeistofniveau kunnen realiseren.

Een methode voor het detecteren van het vloeistofgehalte van elektrisch boogovenstaal met behulp van een elektrode wordt gekenmerkt doordat deze de volgende stappen omvat:
(1) Selecteer het referentieniveau nul en de kalibratielijn en markeer de afstand tussen het referentieniveau nul en de kalibratielijn als L;
(2) Wanneer de meetelektrode van de kalibratielijn naar de boog van de elektrode valt, de afstand S tussen de elektrode en de kalibratielijn;
(3) De booglengte van de boogoven wordt aangeduid als H, en de afstand tussen het stroomniveau van het vloeibare staal en het nulpunt van het vloeibare niveau wordt aangeduid als D, dan D = S+H-L.

De uitvinding heeft betrekking op een methode voor het detecteren van het vloeibare gehalte van gesmolten staal in een elektrische boogoven met behulp van een elektrode:
