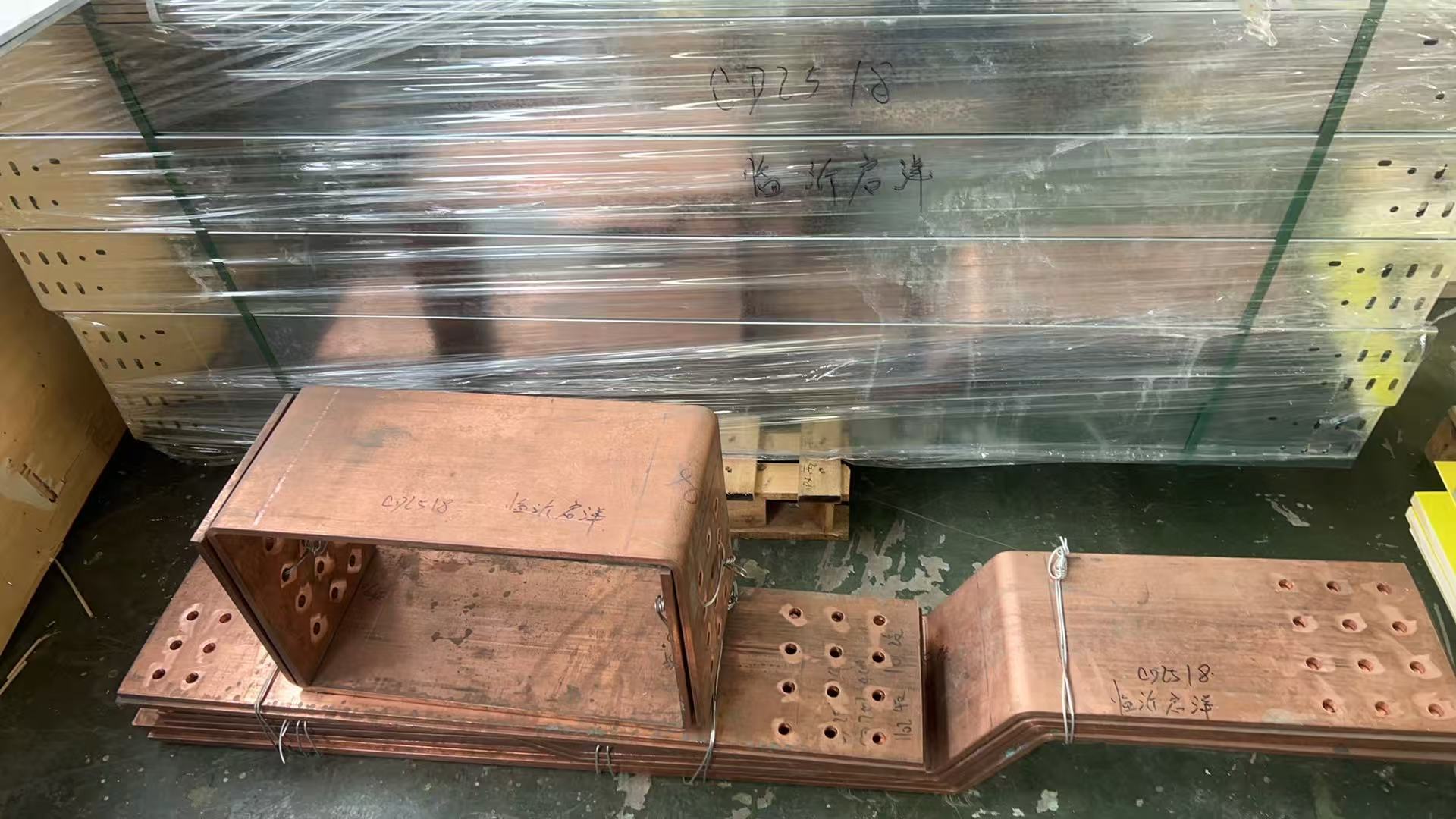

Short-Net voor Elektrische Lichtboogovens

  • Short-Net for Electric Arc Furnaces
Plaats van herkomst China
Merknaam Shaanxi Chengda
Certificering ISO 9001
Modelnummer Onderhandelen op basis van de verwerkingscapaciteit van de apparatuur
Min. bestelaantal 1 set
Prijs The price will be negotiated based on the technical requirements and supply scope of Party A
Verpakking Details Bespreken volgens de specifieke vereisten van partij A
Levertijd 10 ~ 15 dagen
Betalingscondities L/C, T/T, Western Union
Levering vermogen Voltooiing van de productieketen, tijdige levering en naleving van kwaliteitsnormen

Neem contact met me op voor gratis monsters en coupons.

WatAPP:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u zich zorgen maakt, bieden we 24-uurs online hulp.

x
Productdetails
Markeren

short-net reserveonderdeel voor elektrische lichtboogoven

,

vervangingsnet voor elektrische lichtboogoven

,

reserveonderdeel voor short-net van de oven
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
Laat een bericht achter
Productomschrijving
Als een essentieel onderdeel voor hoogstroomgeleiding in het hoofdcircuit van elektrische vlamboogovens (EAF's), neemt het korte netwerk de cruciale taak op zich om elektrische energie van de secundaire zijde van de transformator naar de elektroden te transporteren. De prestaties ervan hebben direct invloed op de smeltrendement, het energieverbruik en de operationele stabiliteit van de EAF. Hieronder volgt een gedetailleerde productintroductie:

1. Kern Definitie & Belangrijkste Functies

  • Definitie: Het korte netwerk verwijst naar de algemene term voor secundaire geleiders van de laagspanningsuitgangsterminal van de EAF-transformator naar het einde van de grafietelektrode. In praktische toepassingen verwijst het vaak specifiek naar het lijnsegment van de compensator naar de watergekoelde kabel, onderverdeeld in busbar-type en koperen buis-type. Hiervan is het watergekoelde koperen buis-type de belangrijkste ontwikkelingsrichting geworden vanwege de koperbesparing en het uitstekende koeleffect.
  • Belangrijkste Functies: Het dient niet alleen als een kanaal voor elektrische energietransmissie, maar controleert ook de symmetrische verdeling van elektrische bogen, waardoor de boogstabiliteit en energiedichtheid worden verbeterd om thermische effecten te concentreren. Tegelijkertijd kan het de kortstondige extreme thermische belasting van elektroden weerstaan, waardoor de EAF stabiel hoge temperaturen genereert voor het smelten van schroot en andere bewerkingen. Bovendien kan een redelijk ontwerp van het korte netwerk de driefasige reactantie in evenwicht brengen en het energieverbruik verminderen.

2. Kerncomponenten

Component Functiebeschrijving
Compensator Meestal luchtgekoeld of watergekoeld, verbindt de transformatoruitgang met de geleidende koperen buis. Het compenseert lengte-uitzetting en -krimp veroorzaakt door temperatuurveranderingen, waardoor de verbindingsstabiliteit wordt gewaarborgd.
Geleidende Koperen Buis/Busbar Kerngeleidende component. Elke fase is meestal uitgerust met 2-4 U-vormige buizen. Het gedeelte dat is aangesloten op de transformator is gerangschikt volgens de transformatoruitgangsvorm, en het gedeelte dat is aangesloten op de watergekoelde kabel is meestal gerangschikt in een gelijkzijdige driehoek. Het koperen buistype kan samenwerken met het waterkoelsysteem om de eigen temperatuur te verlagen.
Watergekoelde Kabel Een speciale waterdoorvoerkabel die de geleidende koperen buis verbindt met de geleidende dwarsarm. Modellen zoals de SLDL-serie zijn aangepast aan EAF's met verschillende capaciteiten, die voldoen aan de geleidende en koelvereisten van dynamische en statische verbindingsonderdelen.
Roestvrijstalen Beugel & Isolator De beugel is gemaakt van niet-magnetisch roestvrij staal om elektromagnetische verliezen te voorkomen. Het wordt gecombineerd met fenolische glasdoekplaat-isolatoren, en de geleiders worden vastgezet met roestvrijstalen bouten om elektrische isolatie en mechanische ondersteuning te garanderen.
Gesmede Koperen Schoen Kan in serie worden geschakeld met het korte netwerk om een gesloten koelwatercircuit te vormen, terwijl de geleidende verbinding tussen de elektrode en het korte netwerk wordt versterkt, waardoor de stroomgeleidingsefficiëntie wordt verbeterd.

3. Belangrijkste Technische Parameters

De parameters van korte netwerken voor EAF's met verschillende capaciteiten variëren aanzienlijk. Hieronder staan referentiewaarden voor enkele gangbare specificaties:
Nominale EAF-capaciteit Nominale transformatorcapaciteit Secundaire stroom Elektrodediameter Watergekoelde kabelmodel Impedantie-onevenwichtigheidsfactor
6t 3,15 MVA 9920A 300 mm SLDL2400 ≤5%
12t 5 MVA 14400A 350 mm SLDL3600 ≤5%
15t 6,3 MVA 16788A 350 mm SLDL4000 ≤5%
20t 16 MVA 36344A 400 mm SLDL4400 ≤5%

4. Productkenmerken

  • Hoogstroomaanpassingsvermogen: In staat om ultragrote stromen van tienduizenden ampères te dragen. Met het waterkoelsysteem is de stroomdichtheid meerdere keren hoger dan die van traditionele structuren, terwijl het eigen gewicht aanzienlijk wordt verminderd, waardoor het zich aanpast aan de hoogintensieve smeltvoedingsvereisten van EAF's.
  • Ontwerp met laag verlies: De koperen buis en de koperen schoen zijn in serie geschakeld om een gesloten koelwatercircuit te vormen, waardoor de warmte snel van de geleider wordt afgevoerd en het elektrische energieverlies veroorzaakt door hoge temperaturen wordt verminderd. Sommige vlakke reactor-type korte netwerken verminderen de wederzijdse inductie-elektromotorische kracht en de geleiderweerstand door de elektrodenopstelling te optimaliseren, waardoor verder elektrische energie wordt bespaard.
  • Bestand tegen ruwe omgevingen: Componenten zijn gemaakt van materialen die bestand zijn tegen hoge temperaturen en corrosie, waardoor een stabiele werking mogelijk is in de omgeving met hoge temperaturen en geleidend stof tijdens het EAF-smelten. Het structurele ontwerp houdt ook rekening met mechanische sterkte om trillingen en schokken tijdens het smelten te weerstaan.
  • Sterke compatibiliteit: Kan worden aangepast met bijbehorende structuren en parameters volgens verschillende soorten apparatuur, zoals EAF's en ondergedompelde vlamboogovens, evenals verschillende smeltscenario's, zoals nikkel-ijzerovens en industriële siliciumovens, met een sterke aanpassingsvermogen.

5. Toepassingsscenario's

Veel gebruikt in de metallurgie en aanverwante industriële gebieden, zoals schroot secundaire raffinage in EAF-staalproductie, smeltstroomregeling in de gieterij-industrie om de gietkwaliteit te waarborgen, en verschillende metaalsmeltbewerkingen in metaalbewerking. Het is ook geschikt voor ondergedompelde vlamboogovens, calciumcarbide-ovens, gele fosforovens en andere apparatuur, gebruikt bij de smeltproductie van nikkel-ijzer, ferrosilicium, calciumcarbide en andere producten.
