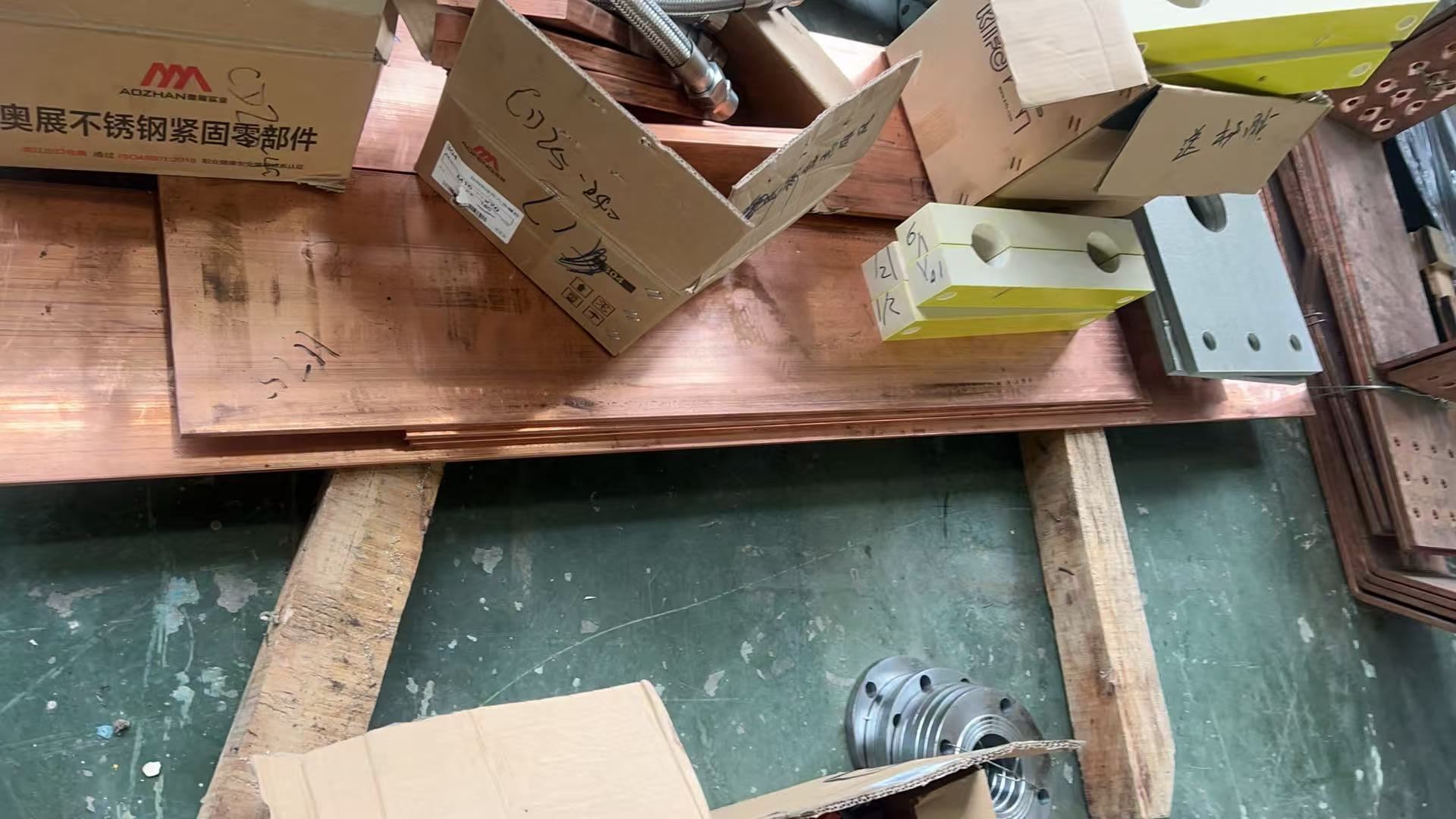

Koperen stroomrail voor elektrische vlamboogovens

2.1 Kerndefinitie & Belangrijkste Functies

• Definitie: Gemaakt van hoogzuiver elektrolytisch koper, wordt de rechthoekige geleidende geleider gevormd door buigen en verbinden. Verdeeld in gewone en verzilverde/vertinde typen, wordt het veel gebruikt in vaste verbindingen van EAF-secundaire circuits.
• Belangrijkste Functies: Transporteert elektrische energie stabiel van de transformator naar elektroden. Vermindert weerstandsverlies en elektromagnetische interferentie door geoptimaliseerd ontwerp. Biedt mechanische ondersteuning voor andere kortnetwerkcomponenten.

2.2 Kernsamenstelling & Materiaalkenmerken

2.2.1 Materiaalkeuze

• Gebruikt T2/T3 hoogzuiver elektrolytisch koper met een kopergehalte ≥99,9% en een geleidbaarheid ≥97%IACS.
• Oppervlak kan verzilverd (≥0,1 mm) of vertind (≥0,05 mm) worden om de oxidatie- en corrosiebestendigheid te verbeteren.

2.2.2 Structureel Ontwerp

• Rechthoekige doorsnede met gangbare specificaties: 50×5 mm, 60×6 mm, 80×8 mm, 100×10 mm, etc., aanpasbaar voor speciale maten.
• Belangrijkste verbindingen gebruiken boor- en tap-processen met roestvrijstalen bouten. Sommige busbars hebben warmteafvoergleuven om de koelingsefficiëntie te verbeteren.

2.3 Belangrijkste Technische Parameters

2.4 Productkenmerken

• Hoge Geleidbaarheid: Lage weerstand vermindert warmteverlies en EAF-energieverbruik.
• Sterke Mechanische Prestaties: Treksterkte ≥205MPa, bestand tegen trillingen en impact tijdens het smelten.
• Uitstekende Hitte- & Corrosiebestendigheid: Past zich aan aan werkomgevingen met hoge temperaturen en stof.
• Aanpasbare Aanpasbaarheid: Op maat gemaakte grootte, lengte en oppervlaktebehandeling voor verschillende EAF-specificaties.
• Eenvoudige Installatie: Rechthoekige structuur vergemakkelijkt het verbinden en bevestigen, waardoor de constructie-efficiëntie wordt verbeterd.

2.5 Toepassingsscenario's

• Wordt voornamelijk gebruikt in EAF-kortnetwerksystemen als vaste geleiders voor staalproductie en raffinage-EAF's.
• Verbindt transformator laagspanningsuitgangen, compensatoren en geleidende dwarsarmen, geschikt voor de metallurgie, gieterij en metaalverwerkende industrie.
• Van toepassing op geleidende circuits van andere hoogstroom metallurgische apparatuur zoals vlamboogovens en calciumcarbide-ovens.

  2.6 Kernsamenstelling & Materiaalkenmerken

  2.6.1 Materiaalkeuze

  • Gebruikt T2/T3 hoogzuiver elektrolytisch koper met een kopergehalte ≥99,9% en een geleidbaarheid ≥97%IACS, wat zorgt voor uitstekende elektrische geleidbaarheid en het verminderen van energieverlies tijdens stroomtransmissie.
  • Het oppervlak kan naar behoefte verzilverd of vertind worden, met een verzilveringdikte ≥0,1 mm en een vertindikte ≥0,05 mm, waardoor de oxidatie- en corrosiebestendigheid wordt verbeterd en de levensduur wordt verlengd.

  2.6.2 Structureel Ontwerp

  • De dwarsdoorsnedevorm is voornamelijk rechthoekig, met gangbare specificaties (breedte × dikte) waaronder 50×5 mm, 60×6 mm, 80×8 mm, 100×10 mm, etc. Speciale maten kunnen worden aangepast aan de EAF-capaciteit.
  • Belangrijke verbindingsonderdelen gebruiken boor- en tap-processen, bevestigd met roestvrijstalen bouten om een ​​strakke verbinding te garanderen en contactweerstand te verminderen. Sommige koperen busbars zijn voorzien van warmteafvoergleuven op het oppervlak om de warmteafvoerefficiëntie te verbeteren.

  2.7 Belangrijkste Technische Parameters

  Nominale EAF-capaciteit	Koperen Busbar Specificatie (Breedte×Dikte)	Nominale Stroom	Geleidbaarheid	Treksterkte	Hittebestendigheidstemperatuur	Oppervlaktebehandelingsmethode
  5-10t	60×6mm/80×8mm	5000-10000A	≥97%IACS	≥205MPa	≤250℃	Vertind/Natuurlijk
  10-20t	80×8mm/100×10mm	10000-20000A	≥97%IACS	≥205MPa	≤250℃	Vertind/Verzilverd
  20-50t	100×10mm/120×12mm	20000-35000A	≥97%IACS	≥205MPa	≤250℃	Verzilverd
  Boven 50t	120×12mm en hoger	Boven 35000A	≥97%IACS	≥205MPa	≤250℃	Verzilverd

  2.8 Productkenmerken

  • Hoge Elektrische Geleidbaarheid: Hoogzuiver elektrolytisch kopermateriaal zorgt voor een lage weerstand, met een geleidbaarheid die ver boven die van gewone koperlegeringen ligt, wat warmteverlies tijdens stroomtransmissie kan verminderen en het EAF-energieverbruik kan verlagen.
  • Sterke Mechanische Prestaties: Na koudbewerking en warmtebehandelingsprocessen is de treksterkte ≥205MPa en de vloeigrens ≥60MPa, met goede buig- en afschuifprestaties, bestand tegen trillingen en mechanische impact tijdens EAF-smelten.
  • Uitstekende Hitte- en Corrosiebestendigheid: Koper zelf heeft een bepaalde hittebestendigheid en de oppervlaktecoating kan effectief bestand zijn tegen oxidatie bij hoge temperaturen en corrosie door geleidend stof, en zich aanpassen aan de ruwe werkomgeving met hoge temperaturen en stof van EAF's.
  • Aangepaste Aanpasbaarheid: Kan de grootte, lengte en oppervlaktebehandelingsproces aanpassen aan de EAF-capaciteit en de kortnetwerkopstelling, en zich aanpassen aan de installatie- en gebruiksbehoeften van verschillende specificaties van EAF's.
  • Eenvoudige Installatie: De rechthoekige structuur is handig voor het verbinden en bevestigen, en de verbindingsonderdelen zijn redelijk ontworpen, waardoor de montage met transformatoren, watergekoelde kabels en andere componenten snel kan worden voltooid, waardoor de constructie-efficiëntie wordt verbeterd.
