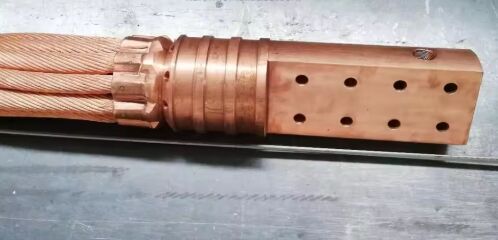

Industriële watergekoelde stroomkabel voor elektrische vlamboogoven (EAF) en raffinage-oven (LRF)
| Plaats van herkomst | China |
|---|---|
| Merknaam | Shaanxi Chengda |
| Certificering | ISO 9001 |
| Modelnummer | Onderhandelen op basis van de verwerkingscapaciteit van de apparatuur |
| Min. bestelaantal | 1 eenheid |
| Prijs | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Verpakking Details | Bespreken volgens de specifieke vereisten van partij A |
| Levertijd | 1 maand |
| Betalingscondities | L/C, T/T, Western Union |
| Levering vermogen | Voltooiing van de productieketen, tijdige levering en naleving van kwaliteitsnormen |
Neem contact met me op voor gratis monsters en coupons.
WatAPP:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u zich zorgen maakt, bieden we 24-uurs online hulp.
xProductdetails
| Markeren | Industriële watergekoelde stroomkabel,EAF LRF stroomkabel,Elektrische vlamboogovens kabel met garantie |
||
|---|---|---|---|
Productomschrijving
Hieronder volgt een inleiding:
- Hoofdkenmerken
- Hoge geleidbaarheid: Het maakt gebruik van speciale materialen en structurele ontwerpen om de weerstand van de kabels te verminderen, waardoor de efficiëntie van de stroomoverdracht wordt verbeterd.
- Uitstekende koelprestaties: Het is uitgerust met een waterkoelsysteem dat de warmte die door de stroom wordt gegenereerd effectief kan afvoeren,het voorkomen van oververhitting van de kabel en de normale werking ervan in hoge temperatuuromgevingen.
- Goed bestand tegen corrosie en oxidatie: De metalen onderdelen van de kabel zijn gewoonlijk van roestvrij staal of speciale legeringen en de buitenste behuizing is gemaakt van hoogtemperatuurbestendige materialen,die in ruwe omgevingen een stabiele prestatie kan behouden.
- Structuurontwerp
- Conductor: Gewoonlijk gemaakt van hooggeleidende materialen, zoals blikjes koperdraad of geëmailleerde draad.en de geëmailleerde draad kan het huideffect verminderen, verbetert de efficiëntie van de stroomoverdracht en is zacht en flexibel, met een kleine buigradius.
- Buitenste omhulsel: Het is gemaakt van een synthetische rubberbuis met een versterkte stoflaag, die de kenmerken heeft van hoge drukbestendigheid, hoge temperatuurbestendigheid en goede buigprestaties.
- Elektrode: De elektrode wordt gewoonlijk verwerkt uit een hele koperen staaf en het oppervlak wordt gepassiveerd of gebakken om de corrosiebestendigheid en geleidbaarheid te verbeteren.Het uiteinde van de elektrode is vaak voorzien van een hefring voor een gemakkelijke installatie op de locatie., en de verbinding tussen de slang en de elektrode wordt bevestigd door twee roestvrijstalen klemmen om een betrouwbare afdichting te garanderen.
- Prestatievereisten
- Elektrische prestaties: De breukspanning van de rubberbuis van de buitenste omhulsel van de watergekoelde kabel moet over het algemeen niet lager zijn dan 2300 V.en de maximale verhoging van de oppervlaktetemperatuur (inclusief het aansluitgedeelte) niet meer dan 40 K bedraagt.
- Mechanische prestatiesDe testspanning van een nominale doorsnede van 200 mm2 bedraagt bijvoorbeeld 15KN.de testspanningswaarde stijgt met 5KN voor elke 100 mm2 toename van de nominale doorsnede van de watergekoelde kabel.
- Afdichtingsprestaties: De buitenmantel van de rubberbuis moet bestand zijn tegen een werkwaterdruk van ten minste 0,6 MPa en er mag geen lekkage van koelwater zijn aan de interface met de elektrode.
- Toepassingsscenario's
- Staalindustrie en niet-ferro-metalen: Het wordt op grote schaal gebruikt in boogovenapparatuur voor het smelten van staal en niet-ferro-metalen om elektrische energie van hoge stroom over te brengen.
- Gietindustrie: In het gietproces wordt het in boogovens gebruikt om energie te leveren voor het smelten van metaal.
- Andere industrieën: Het kan ook worden gebruikt in situaties die hoge temperatuur, sterke corrosie of hoge spanning vereisen, zoals de elektrolyse-industrie en chemische reactoren.
-
Technische parameters van watergekoelde stroomkabel voor elektrische boogoven
De technische parameters van watergekoelde stroomkabels voor elektrische boogovens zijn afgestemd op de capaciteit van de oven (bv. 10 t, 30 t, 100 t EAF) en de werkstroom.standaard technische parametersvoor gemeenschappelijke modellen, samen met de kernprestatie-indicatoren:1. Basis elektrische parameters
Parameter Specificatie Opmerkingen Nominale doorsnede 150 mm2 ~ 3000 mm2 Gemeenschappelijke modellen: 400 mm2, 800 mm2, 1200 mm2, 2000 mm2 Nominale stroom 1500 A ~ 15000 A Positieve correlatie met de doorsnede; bv. kabel van 800 mm2 draagt 5000 A continue stroom Nominale spanning 1000 V ~ 3000 V Geschikt voor energievoorzieningssystemen voor middelspanning Afbraakspanning van de buitenste omhulsel ≥ 2300 V (AC, 50Hz, 1min) Geen storing of flashover toegestaan Isolatieweerstand ≥ 50 MΩ Gemeten bij 25°C, relatieve luchtvochtigheid ≤ 85% Temperatuurverhoging ≤ 40 K Met inbegrip van de kabelcarrosserie en de aansluitpunten; omgevingstemperatuur 25°C 2Parameters van het koelsysteem
Parameter Specificatie Opmerkingen Werkwaterdruk 0.4 MPa ~ 0,8 MPa Aanbevolen werkdruk: 0,5 MPa Waterstroom 8 L/min ~ 50 L/min Afhankelijk van de grootte van de kabel; bijvoorbeeld 1200 mm2 kabel vereist ≥ 20 L/min Koudwaterkwaliteit Leidingkracht ≤ 50 μS/cm; pH 6,5 ~ 8.5 Voor het voorkomen van schubben wordt desioniseerd water of zacht water aanbevolen Afdichtingsprestaties Geen lekken onder 1,2 keer de werkdruk Testduur: 30 min. 3. Mechanische parameters
Parameter Specificatie Opmerkingen Treksterkte 15 KN (200 mm2); 20 KN (300 mm2); 25 KN (400 mm2) Verhoging met 5 KN voor elke uitbreiding van 100 mm2 Buigradius ≥ 3 × buitendiameter van de kabel (statisch); ≥ 5 × buitendiameter van de kabel (dynamisch) Voldoet aan de installatie ter plaatse en aan de frequente buigvereisten Werktemperatuurbereik -20°C ~ +120°C Aanpassingen aan hoge temperatuur in werkplaatsen van EAF Leven in dienst ≥ 10.000 uur Onder nominale arbeidsomstandigheden 4. Structuurparameters
Component Materiaal en specificatie Conductor Blokdraad van koper (klasse 5 zachte geleider) Buitenste omhulsel Chloropreenrubber (CR) of ethyleenpropyleendieenmonomeer (EPDM) met versterkte stoflaag Elektrode-terminal met een diameter van niet meer dan 30 mm Verbindingsklem Dubbele klemconstructie van roestvrij staal 304 Waterinlaat/uitlaat G1/2" ~ G1" gespannen interface; compatibel met industriële snelle aansluitingen 5Toepasselijke matching van de ovencapaciteit
Kabelmodel (doortreksel) Toepasselijke EFA-capaciteit 400 mm2 ~ 800 mm2 5 t ~ 20 t 1000 mm2 ~ 1600 mm2 30 t ~ 60 t 1800 mm2 ~ 3000 mm2 80 t ~ 150 t
